三菱GX-Developer編程軟件,是應用于三菱系列plc的中文編程軟件,可在Windows 9x 及

以上操作系統運行。

1 GX-Developer 編程軟件的主要功能

GX-Developer 的功能十分強大，集成了項目管理、程序鍵入、編譯鏈接、模擬仿真和程序

調試等功能，其主要功能如下：

(1) 在GX-Developer 中，可通過線路符號，列表語言及SFC 符號來創建PLC 程序，建立

注釋數據及設置寄存器數據。

(2) 創建程序PLC程序以及將其存儲為文件，用打印機打印。

(3) 該程序可在串行系統中與PLC進行通訊，文件傳送，操作監控以及各種測試功能。

(4) 該程序可脫離PLC進行仿真調試。

2 系統配置

(1) 計算機

要求機型:IBM PC/AT(兼容);CPU:486以上;內存: 8兆或更高(推薦16兆以上);顯示器:分辨

率為800×600 點,16色或更高。

(2) 接口單元

采用FX-232AWC型RS-232/RS-422轉換器(便攜式)或FX-232AW 型RS-232C/RS-422轉換

器(內置式),以及其他指定的轉換器。

(3) 通訊電纜

采用FX-422CAB型RS-422纜線(用于FX2，F(xiàn)X2C型PLC，0.3m)或FX-422CAB-150型RS-422

纜線(用于FX2，F(xiàn)X2C型PLC，1.5m)，以及其他指定的纜線。

3 GX-Developer 編程軟件的安裝

運行安裝盤中的“SETUP”,按照逐級提示即可完成GX-Developer 的安裝。安裝結束后，

將在桌面上建立一個和“GX Developer”相對應的圖標，同時在桌面的“開始\程序”中建立

一個“MELSOFT應用程序→GX Developer”選項。若需增加模擬仿真功能，在上述安裝結束

后，再運行安裝盤中的LLT 文件夾下的“STEUP”, 按照逐級提示即可完成模擬仿真功能的

安裝。

4 GX-Developer 編程軟件的界面

雙擊桌面上的“GX Developer” 圖標，即可啟動GX Developer，其界面如圖1 所示。GX

Developer 的界面由項目標題欄、下拉菜單、快捷工具欄、編輯窗口、管理窗口等部分組成。

在調試模式下，可打開遠程運行窗口，數據監視窗口等。

(1) 下拉菜單

GX Developer 共有10 個下拉菜單，每個菜單又有若干個菜單項。許多基本相同菜單項的

使用方法和目前文本編輯軟件的同名菜單項的使用方法基本相同。多數使用者一般很少直接

使用菜單項，而是使用快捷工具。常用的菜單項都有相應的快捷按鈕，GX Developer 的快捷

鍵直接顯示在相應菜單項的右邊。

(2) 快捷工具欄

GX Developer 共有8 個快捷工具欄，即標準、數據切換、梯形圖標記、程序、注釋、軟元

件內存、SFC、SFC符號工具欄。以鼠標選取[顯示] 菜單下的[工具條]命令，即可打開這些工

具欄。常用的有標準、梯形圖標記、程序工具欄，將鼠標停留在快捷按鈕上片刻，即可獲得

該按鈕的提示信息。

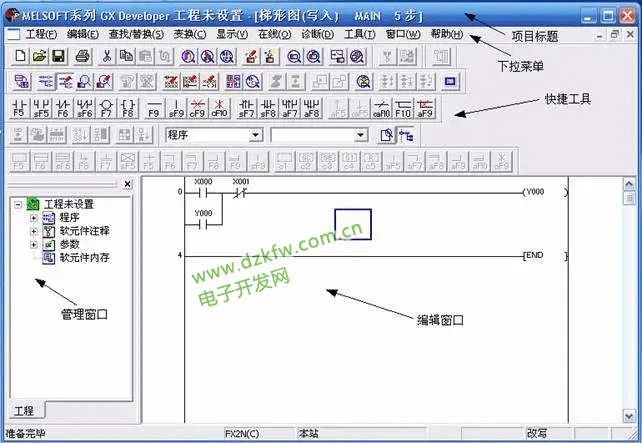

圖1 編程軟件的界面

(3) 編輯窗口

PLC程序是在編輯窗口進行輸入和編輯的，其使用方法和眾多的編輯軟件相似。

(4) 管理窗口

管理窗口實現項目管理、修改等功能。

5 工程的創建和調試范例

(1) 系統的啟動與退出

要想啟動GX-Developer，可用鼠標雙擊桌面上的圖標：

圖2 為打開的GX-Developer 窗口。

以鼠標選取[工程]菜單下的[關閉]命令，即可退出GX-Developer 系統。

(2) 文件的管理

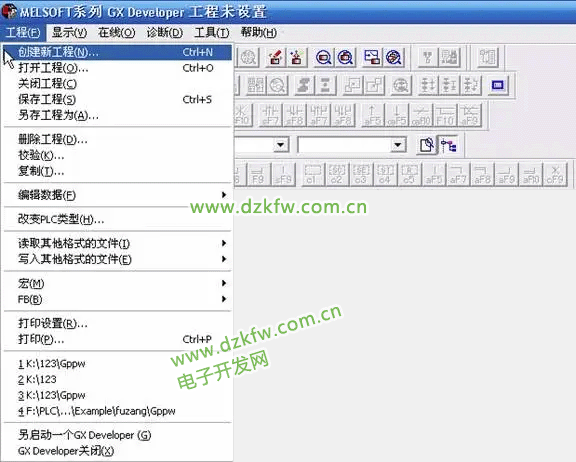

1) 創建新工程：選擇[工程]-[創建新工程]菜單項，或者按[Ctrl]+[N]鍵操作，在出現的創建

新工程對話框中選擇PLC類型，如選擇FX2系列PLC后，單擊[確定]，如圖2所示。

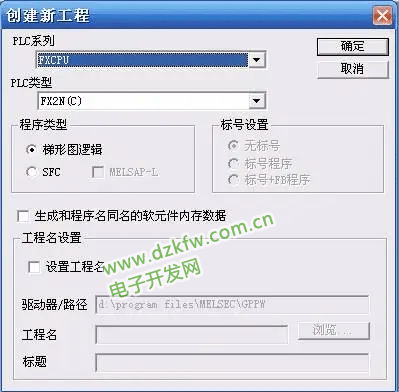

圖2－1 創建工程


圖2－2 創建工程

2) 打開工程：

打開一個已有工程， 選擇[工程]-[打開工程]菜單或按[Ctrl]+[O]鍵，在出現的打開工程對話框中選擇已有工程，單擊[打開]，如圖3 所示。

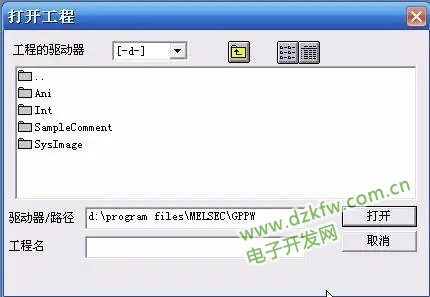

圖3 打開工程

3) 文件的保存和關閉

保存當前PLC程序，注釋數據以及其他在同一文件名下的數據。

操作方法是：執行[工程]-[保存工程]菜單操作或[Ctrl]+[S]鍵操作即可。

將已處于打開狀態的PLC 程序關閉，

操作方法是執行[工程]-[關閉工程]菜單操作即可。

(3) 編程操作

1) 輸入梯形圖

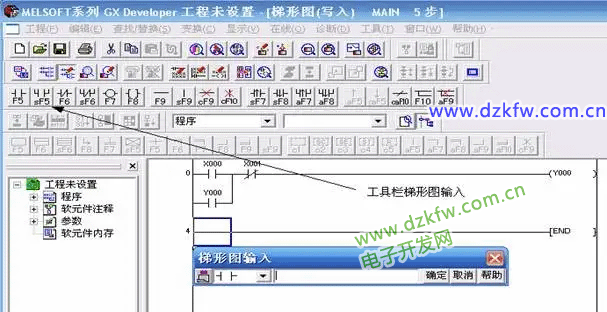

使用“梯形圖標記”工具條（見圖4）或通過執行[編輯]菜單—[梯形圖標記]（見圖5），將已編好的程序輸入到計算機。


圖4 輸入梯形圖

2) 編輯操作

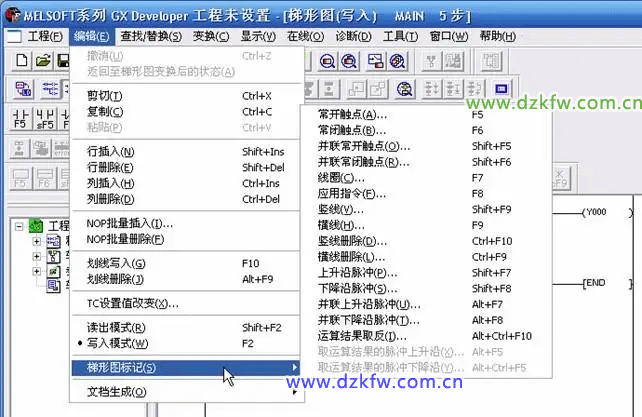

通過執行[編輯]菜單欄中的指令，對輸入的程序進行修改和檢查，如圖5所示。


圖5 輸入梯形圖

3) 梯形圖的轉換及保存操作

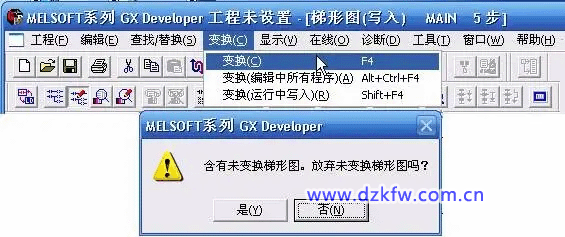

編輯好的程序先通過執行[變換]菜單-[變換]操作或按F4 鍵變換后，才能保存。如圖6 所示。在變換過程中顯示梯形圖變換信息，如果在不完成變換的情況下關閉梯形圖窗口，新創建的梯形圖將不被保存。


圖6 梯形圖的變換

(4) 程序調試及運行

1) 程序的檢查

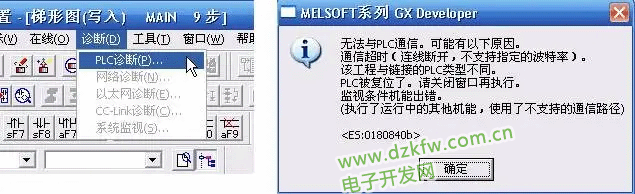

執行[診斷]菜單—[診斷]命令，進行程序檢查，如果沒有連接好PLC，則彈出圖7：


圖7 程序檢查

2) 程序的寫入

PLC 在STOP 模式下，執行[在線]菜單→[PLC 寫入]命令，將計算機中的程序發送到PLC 中，如圖8

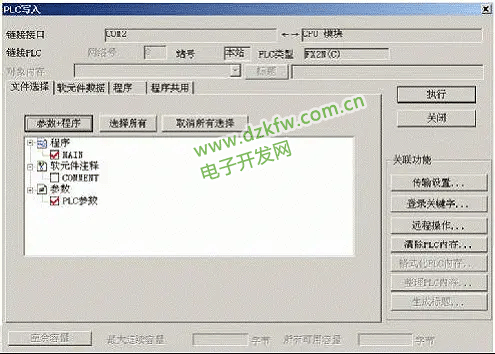

所示。出現PLC寫入對話框，如圖10所示，選擇[參數+程序]，再按[執行]，完成將程序?qū)懭隤LC。


圖8 PLC寫入

3) 程序的讀取

PLC 在STOP 模式下，執行[在線]菜單→[PLC 讀取]命令，將PLC中的程序發送到計算機中，如圖9

所示

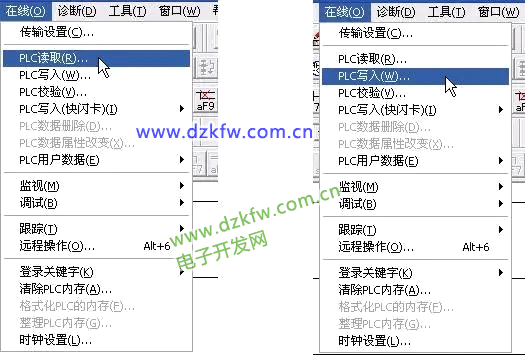

圖9 PLC讀取和寫入

傳送程序時，應注意以下問題。

① 計算機的RS232C端口及PLC之間必須用指定的纜線及轉換器連接。

② PLC必須在STOP模式下，才能執行程序傳送。

③ 執行完[PLC寫入]后，PLC中的程序?qū)⒈粊G失，原由的程序?qū)⒈蛔x入的程序所替代。

④ 在[PLC讀取]時，程序必須在RAM 或EE-PROM內存保護關斷的情況下讀取。

4) 程序的運行及監控

① 運行：

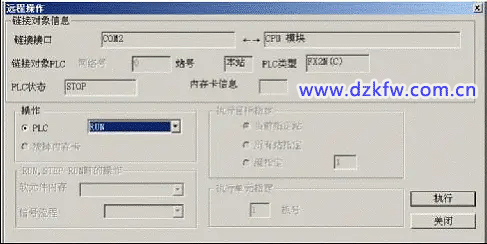

執行[在線]菜單→[遠程操作]命令，將PLC設為RUN 模式，程序運行，如圖10 所示；


圖10 PLC程序運行控制

② 監控：

執行程序運行后，再執行[在線]菜單→[監視]命令，可對PLC的運行過程進行監控。結合控制程序，操作有

關輸入信號，觀察輸出狀態，如圖11 所示


圖11 PLC的監控

注：在PLC寫入對話框中也可以進行遠程操作

5) 程序的調試

程序運行過程中出現的錯誤有兩種：

① 一般錯誤：運行的結果與設計的要求不一致，需要修改程序先執行[在線]菜單→[遠程操作]命令，將PLC設為STOP模式，再執行[編輯]菜單→[寫模式]命令，再從上面第3)點開始執行（輸入正確的程序），直到程序正確

② 致命錯誤：PLC停止運行， PLC上的ERROR指示燈亮，需要修改程序先執行[在線]菜單→[清除PLC內存]命令，見圖12 所示；將PLC內的錯誤程序全部清除后，再從上面第3)點開始執行（輸入正確的程序），直到程序正確
