會員注冊555電路圖 NE555組成的斷線式報警器制作電路圖原理分析

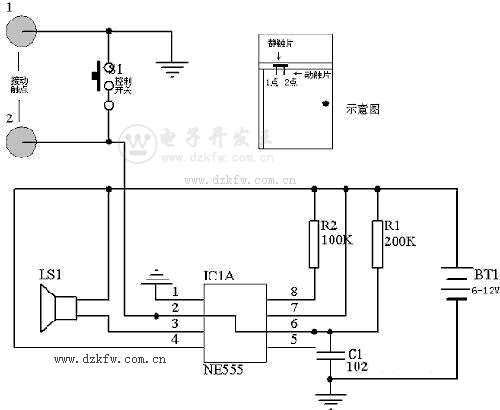

電路的核心部分由NE555組成，R1、R2、C1和NE555組成一個頻率越為3KHz左右的多諧振蕩電路，當電路接通電源時，振蕩器開始工作蜂鳴器LS1發出響聲;當1和2被短接時，振蕩器的工作條件被破壞，LS1停止工作。
電路分析
當打開電源時，如果控制開關閉合或動觸點與靜觸點接觸，報警器處于待機狀態;
當控制開關開路時，門打開，報警器報警;(反之)報警器的理想工作電壓為9V,當工作電壓為9V時待機電流為3mA左右，工作時的電流為8mA左右。
使用方法
如示意圖所示，把動觸片固定在門上，靜觸片固定在門上方的門框上，把兩個動觸片接在1、2 上，控制開關方在比較隱蔽的地方，主人開門時先閉合開關解除報警功能，報警器不工作;當離開的時候再把開關斷開，恢復報警功能。
