會員注冊在實際現場調試過程中我們最常用的操作當屬上載與下載程序了，這里要先說明上載操作，程序的傳輸方向是從PLC的CPU到電腦，下載操作程序的傳輸方向是從電腦到PLC的CPU。上載下載程序看似簡單，但是也是我們日常使用S7-300PLC過程中最容易出現問題的地方，下面讓我們一起從MPI與TCP/IP兩種通訊模式下一起來分析整個上載下載流程中我們到底應該注意哪些問題。
S7-300可以使用博途TIA進行編程，也可以使用SIMATIC STEP 7進行編程。以下STEP7軟件的操作進行講解，【S7-300使用指南】.Step7程序的上載下載。
1 MPI通訊方式1.1 程序下載流程
1) 進入設置PG/PC接口界面
圖1-1

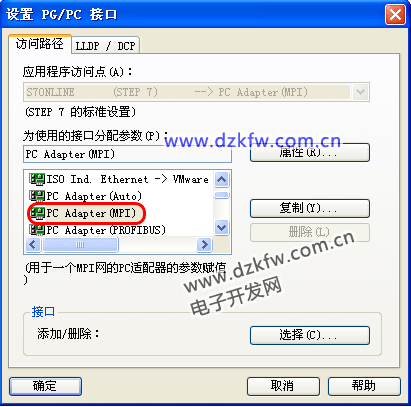

2) 選擇PCAdapter(MPI)
圖1-2
3) 設定屬性
圖1-3
在設定屬性的時候，通常情況下我們都是使用默認的屬性，不用修改，在本地連接的位置如果我們使用的是USB-MPI電纜我們選擇USB接口，否側選擇COM口進行通訊。

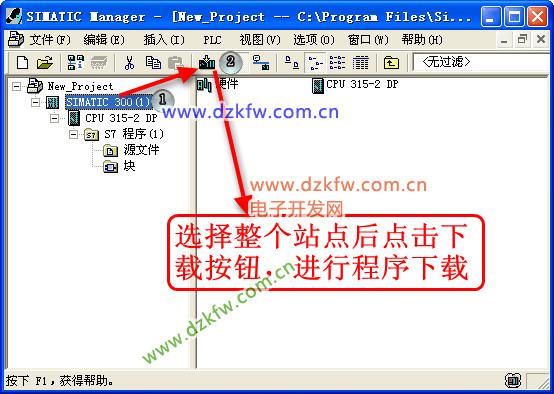

4) 下載程序
圖1-4

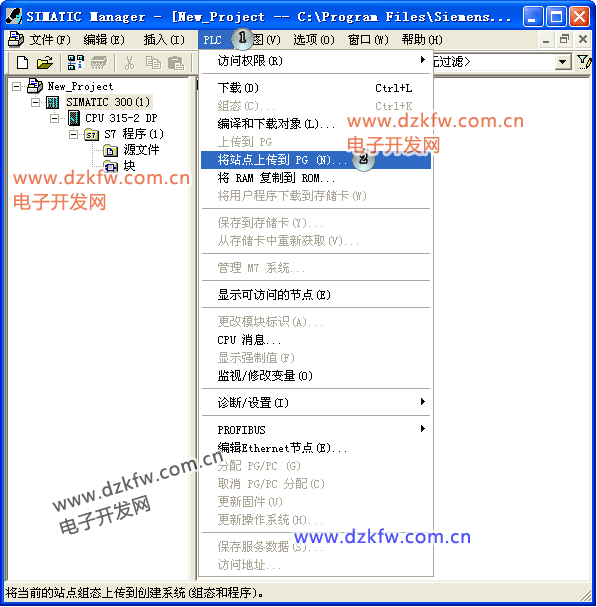

1.2 程序上載流程1) 選擇將站點上載到PG
圖1-5

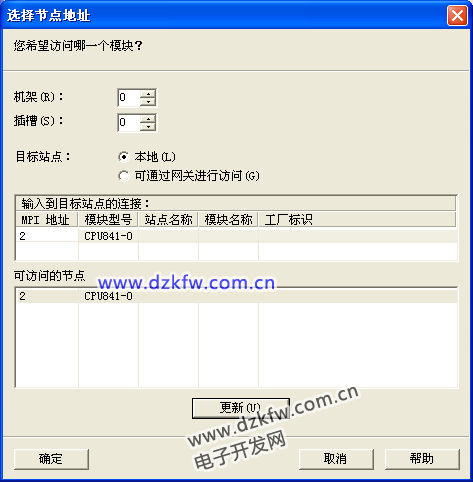

2) 選擇可訪問節點進行上載
圖1-6
2 TCP/IP通訊方式1) 進入設置PG/PC接口界面
圖2-1

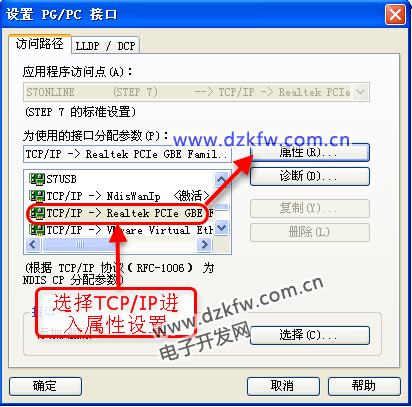

2) 進入屬性設定界面
圖2-2
3) 設置本地連接屬性
圖2-3

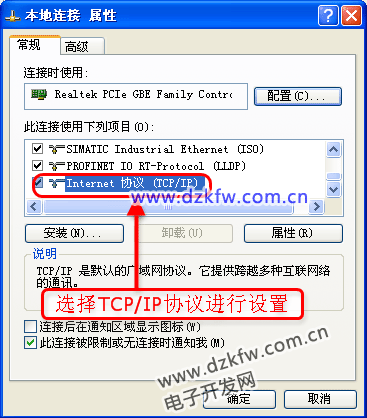

4) 選擇TCP/IP屬性
圖2-4
5) 對TCP/IP屬性進行設置
圖2-5
此處設定需要注意電腦的IP地址必須保持與PLC的IP地址在同一個網段，所謂同一個網段指的是四位IP地址中前三位相同。

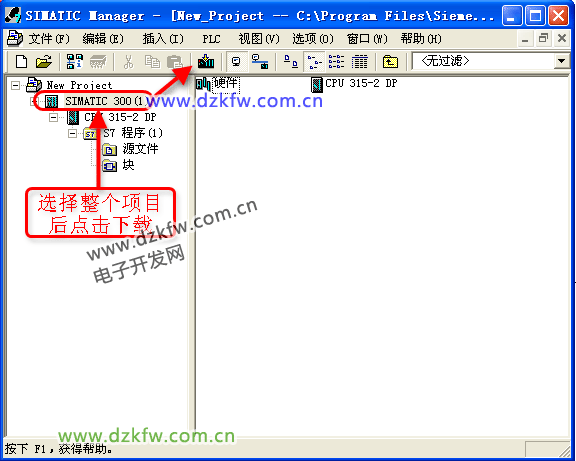

6) 下載程序
圖2-6
TCP/IP方式上載程序的過程與MPI通訊上載程序的過程基本一致，大家通過TCP/IP上載程序可以參照MPI上載程序的過程進行操作。
