會員注冊 該報警器電路簡單，自帶電源，能有效防止盜賊對車體電源的破壞，其延時電路又能防止正常移動車輛，適用于安裝在兩輪踏板摩托車上。

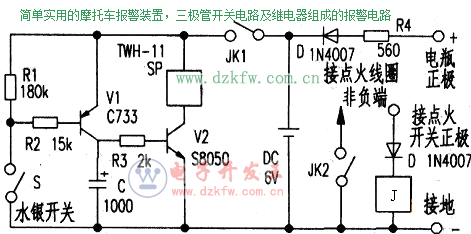

工作原理:電路如圖停車時，關閉點火開關（停車使用側支架），J失電，JK1、JK2閉合，報警器得電進入警戒狀態，S為斷開狀態。當盜賊將車直立時，S導通，V1隨之導通，V2也得到足夠的正向偏壓導通．SP得電發出報警聲。由于JK2的閉合將-點火線圈非負端接地車輛也無法啟動。
此時若將車側放還原，由于C的放電，V2延時導通5秒鐘左右，報警也相應延時5秒，重新進入警戒狀態。本電路利用點火鑰匙就能解除報警器的工作，并恢復正常功能。打開點火開關，J得電吸保，JK1斷開報警器電源，JK2斷開高壓線圈非負端，車輛恢復正常功能。由D、R4組成的限流浮充電路，可接車體12V電瓶長期使用，浮充電流10～20mA不會對電池造成損害。
元件選擇:SP為市售的TWH -11自帶音源高響度報警器，J選用QX -13F小型繼電器，V1為PNP型C733．V2為NPN型三極管 S8050管，β值大于100即可，S為水銀開關，其它參數圖中已注明，無特殊要求。
安裝和調試:將報警器電路用一塑盒裝好，固定在車頭面板內適當部位，將有關引線一一接好，水銀開關安裝到合適的角度固定好，報警喇叭固定在適當位置。將車用側支架支好，s應為斷開狀態，打開點火開關，J1應吸合。關閉點火開關，扶正車輛，S應接通，報警器產生報警，再側支車輛，報警延時5秒左右停止。即安裝調試完畢。
實測參數:報警器工作電流：報警110mA，警戒5mA；繼電器工作電流：25mA;充電電流：15mA;電池組可用五節鎳鎘5號電池組成。
