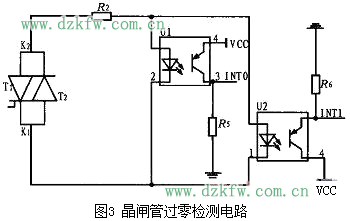

會員注冊晶閘管投入電容器的時刻，也就是晶閘管開通的時刻，必須是電源電壓與電容器殘壓的幅值和相位相同的時刻。因為根據電容器的特性，當加在電容上的電壓有階躍變化時，將產生沖擊電流，會損壞晶閘管且給所在電力系統帶來高頻振蕩等不利影響。所以設計了晶閘管過零檢測電路來解決殘壓測量的難題。晶閘管過零檢測電路如圖3所示。
當電源電壓與電容器的殘壓相等時，晶閘管上電壓為零，光電耦合器就會輸出下降沿負脈沖至單片機INT0、INT1管腳，如果此時控制器投入指令存在，此脈沖就會經過一系列環節，產生脈沖串去觸發晶閘管，保證晶閘管的導通，平穩投入電容器;當電源電壓與電容器的殘壓不相等時，晶閘管上電壓不為零，光耦導通，接到單片機的INT0、INT1呈高電平，在軟件中設置此種情況不產生觸發脈沖，晶閘管呈關斷狀態。
