作者：王素軍
家庭用的普通門鈴功能單一，沒有監視、監聽的功能。下面介紹一種將普通門鈴與CMOS攝像頭、小電視等通過外電路組合而成的可視（聽）門鈴，其制作容易而且成本低廉。
工作原理

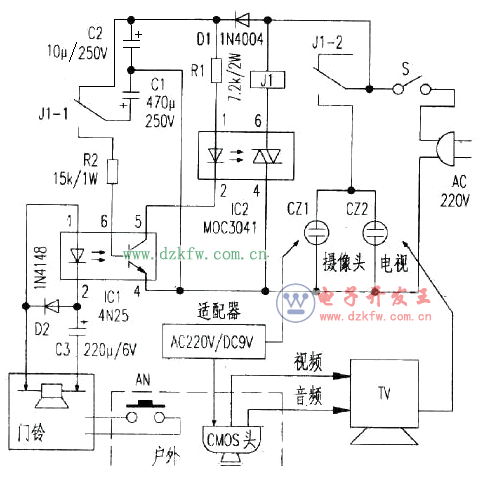

電路如附圖所示，門鈴仍用普通音樂門鈴（IC大多由9300系列構成）。當組合電路插上AC220V電源，開關S閉合而門鈴又不發聲時，電路中只有電解C1、C2被充電（C1通過J1－1觸點后充電），而為門鈴觸發監視電路工作做準備。
當戶外有人來訪按動門鈴按鈕AN后，門鈴發聲，此時門鈴內喇叭兩端的音頻電壓經C3、D2處理后驅動光電耦合器IC1的輸出側導通，同時IC2亦導通使繼電器J1吸合；兩組觸點J1－1、J1－2動作，電源插座CZ1、CZ2得電供給攝像頭和小電視工作電源，機器通電開機進入監視狀態。同時，觸點J1－1常開點的閉合，使C1所充電荷通過觸點、R2向IC1內三極管b－e結放電，因此IC1輸出端被鎖定在C1、R2放電時間常數之內的延時導通狀態。即使門鈴斷聲，電路供給攝像頭、小電視電源仍延續一定時間，以供主人通過工作著的機器識別來人。待C1放電完畢，則IC2、J1隨IC1的截止而關斷釋放。電路復原后，C1再次通過J1－1觸點（常閉點復原）被充電，從而靜候下次的觸發延時過程。
此電路靜態時耗電極微，除起始狀態C1、C2被充電外，守候時基本無功耗。
制作與元件選擇
電路裝置毋需大調整，可根據實際改換電解C1的容量，以使延時工作時間合適即可（一般1分鐘左右）。
選擇元件時，電解電容C1、C2應選用耐壓足夠、漏電小的。繼電器J1選用小型帶兩組常開、閉觸點的交流220V繼電器（如JQX－13F等）。攝像頭購買帶紅外夜視、監聽功能的普通CMOS黑白微型攝像頭。小電視用5.5英寸～7英寸即可，組合后應切換到“AV”狀態。
附加部分可獨立安置在一只盒內，電源輸出插座CZ1～CZ2可固定在盒子外壁上。該監視門鈴只要組合連接無誤，即可正常工作。
