/* 名稱：用 ADC0808 控制 PWM 輸出

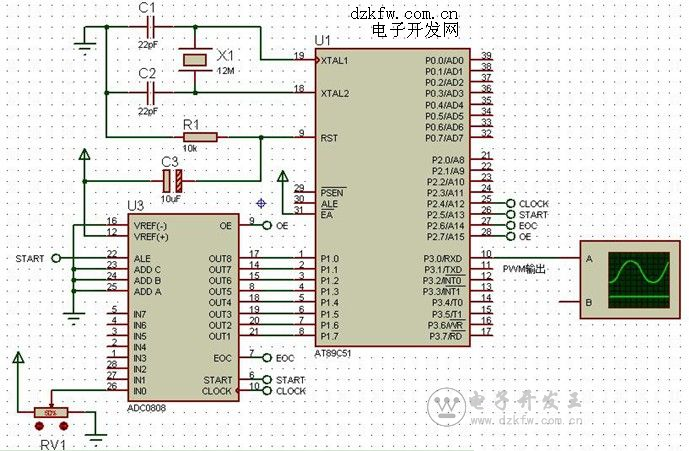

說明：使用數模轉換芯片 ADC0808，通過調節可變電阻 RV1 來調節脈沖寬度，
運行程序時，通過虛擬示波器觀察占空比的變化。
*/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit CLK=P2^4; //時鐘信號
sbit ST=P2^5; //啟動信號
sbit EOC=P2^6; //轉換結束信號
sbit OE=P2^7; //輸出使能
sbit PWM=P3^0; //PWM 輸出
//延時
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<40;i++);
}
//主程序
void main()
{
uchar Val;
TMOD=0x02; //T1 工作模式 2
TH0=0x14;
TL0=0x00;
IE=0x82;
TR0=1;
while(1)
{
ST=0;ST=1;ST=0; //啟動 A/D 轉換
while(!EOC); //等待轉換完成
OE=1;
Val=P1; //讀轉換值
OE=0;
if(Val==0) //PWM 輸出（占空比為 0%）
{
PWM=0;
DelayMS(0xff);
continue;
}
if(Val==0xff) //PWM 輸出（占空比為 100%）
{
PWM=1;
DelayMS(0xff);
continue;
}
}
//T0 定時器中斷給 ADC0808 提供時鐘信號
void Timer0_INT() interrupt 1
{
CLK=~CLK;
}
PWM=1; //PWM 輸出（占空比為 0%~100%）
DelayMS(Val);
PWM=0;
DelayMS(0xff-Val);
