1.本設計基于STC89C51/52(與AT89S51/52、AT89C51/52通用，可任選)單片機
2.采用DS18B20溫度傳感器測溫，74HC573驅動數碼管顯示溫度和風扇的檔位。
3.共3個按鍵:設置、加、減。按一下設置可以設置上限，再按下設置下限，均可以按鍵加減調整。
4.利用PWM調速，當溫度低于下限時，風扇不轉動，當溫度處于上、下限之間時1檔轉動(50%的轉速)，當溫度超過上限時，全速轉動。
使用說明:
一共3個按鍵:設置、加、減
按下設置鍵的時候才可以加減。
按一下設置鍵，是設置溫度的上限，再按下設置鍵，是設置溫度的下限，再按下設置鍵是退出并保存。
元件清單:
1) 7*9萬用板
2) 風扇
3) STC89C51單片機
4) 74hc573
5) 40腳IC座
6) 20腳IC座
7) 0.56四位一體共陰數碼管
8) 10k電阻*3
9) 1k電阻*2
10)      103排阻
11)      DS18B20
12)      10uf電容
13)      12M晶振
14)      30pf瓷片電容*2
15)      8550三極管
16)      8050三極管
17)      3p排針
18)      按鍵*3
19)      DC電源接口
20)      自鎖開關
21)      導線若干
22)      焊錫若干

23)      電源線或電池盒+DC電源插頭

51單片機溫控風扇 c語言程序：

#include<reg51.h>
#include<intrins.h>                         //包含頭文件
#define uchar unsigned char
#define uint unsigned int                 //宏定義
////////////////////
sbit dj=P1^0;//電機控制端接口
sbit DQ=P1^6;//溫度傳感器接口
//////////按鍵接口/////////////////////////////////
sbit key1=P3^5;//設置溫度
sbit key2=P3^6;//溫度加
sbit key3=P3^7;//溫度減
//////////////////////////////////////////////////////
sbit w1=P2^4;
sbit w2=P2^5;
sbit w3=P2^6;
sbit w4=P2^7;                          //數碼管的四個位
/////共陰數碼管段選//////////////////////////////////////////////
uchar table[22]=
{0x3F,0x06,0x5B,0x4F,0x66,
0x6D,0x7D,0x07,0x7F,0x6F,
0x77,0x7C,0x39,0x5E,0x79,0x71,
0x40,0x38,0x76,0x00,0xff,0x37};//'-',L,H,滅,全亮，n         16-21
uint wen_du;                                                //溫度變量
uint shang,xia; //對比溫度暫存變量
uchar dang;//檔位顯示
uchar flag;
uchar d1,d2,d3;//顯示數據暫存變量
void delay(uint ms)                //延時函數，大約延時25us
{
        uchar x;
        for(ms;ms>0;ms--)
                for(x=10;x>0;x--);
}
/***********ds18b20延遲子函數(晶振12MHz )*******/
void delay_18B20(uint i)
{
        while(i--);
}
/**********ds18b20初始化函數**********************/
void Init_DS18B20()
{
         uchar x=0;
         DQ=1;          //DQ復位
         delay_18B20(8);  //稍做延時
         DQ=0;          //單片機將DQ拉低
         delay_18B20(80); //精確延時 大于 480us
         DQ=1;          //拉高總線
         delay_18B20(14);
         x=DQ;            //稍做延時后 如果x=0則初始化成功 x=1則初始化失敗
         delay_18B20(20);
}
/***********ds18b20讀一個字節**************/
uchar ReadOneChar()
{
        uchar i=0;
        uchar dat=0;
        for (i=8;i>0;i--)
         {
                  DQ=0; // 給脈沖信號
                  dat>>=1;
                  DQ=1; // 給脈沖信號
                  if(DQ)
                  dat|=0x80;
                  delay_18B20(4);
         }
        return(dat);
}
/*************ds18b20寫一個字節****************/
void WriteOneChar(uchar dat)
{
        uchar i=0;
        for (i=8;i>0;i--)
        {
                  DQ=0;
                DQ=dat&0x01;
            delay_18B20(5);
                DQ=1;
            dat>>=1;
        }
}
/**************讀取ds18b20當前溫度************/
void ReadTemperature()
{
        uchar a=0;
        uchar b=0;
        uchar t=0;
        Init_DS18B20();
        WriteOneChar(0xCC);            // 跳過讀序號列號的操作
        WriteOneChar(0x44);         // 啟動溫度轉換
        delay_18B20(100);       // this message is wery important
        Init_DS18B20();
        WriteOneChar(0xCC);         //跳過讀序號列號的操作
        WriteOneChar(0xBE);         //讀取溫度寄存器等(共可讀9個寄存器) 前兩個就是溫度
        delay_18B20(100);
        a=ReadOneChar();            //讀取溫度值低位
        b=ReadOneChar();                   //讀取溫度值高位
        wen_du=((b*256+a)>>4);    //當前采集溫度值除16得實際溫度值
}
void display()//顯示溫度
{
        w1=0;P0=table[d1];delay(10); //第1位
        P0=0x00;w1=1;delay(1);

        w2=0;P0=table[16];delay(10);//第2位
        P0=0x00;w2=1;delay(1);

        w3=0;P0=table[d2]; delay(10);//第3位
        P0=0x00;w3=1;delay(1);

        w4=0;P0=table[d3];delay(10);//第4位
        P0=0x00;w4=1;delay(1);
}
void zi_keyscan()//自動模式按鍵掃描函數
{
        if(key1==0)                                                          //設置鍵按下
        {
                delay(30);                                                  //延時去抖
                if(key1==0)flag=1;                                  //再次判斷按鍵，按下的話進入設置狀態
                while(key1==0);//松手檢測                  //按鍵釋放
        }
        while(flag==1)                                                  //進入設置上限狀態
        {
                d1=18;d2=shang/10;d3=shang%10;          //顯示字母H 和上限溫度值
                display();                                                  //調用顯示函數
                if(key1==0)                                                  //判斷設置鍵是否按下
                {
                        delay(30);                                          //延時去抖
                        if(key1==0)flag=2;                          //按鍵按下，進入設置下限模式
                        while(key1==0);//松手檢測
                }
                if(key2==0)                                                  //加鍵按下
                {
                        delay(30);                                          //延時去抖
                        if(key2==0)                                          //加鍵按下
                        {
                                shang+=5;                                  //上限加5
                                if(shang>=100)shang=100;  //上限最大加到100
                        }while(key2==0);//松手檢測
                }
                if(key3==0)                                                  //減鍵按下
                {
                        delay(30);                                          //延時去抖
                        if(key3==0)                                          //減鍵按下
                        {
                                shang-=1;                                  //上限減1
                                if(shang<=10)shang=10;          //上限最小減到10
                        }while(key3==0);//松手檢測
                }
        }
        while(flag==2)                                                  //設置下限
        {
                d1=17;d2=xia/10;d3=xia%10;                  //顯示字母L 顯示下限溫度值
                display();                                                  //以下注釋同上
                if(key1==0)
                {
                        delay(30);
                        if(key1==0)flag=0;
                        while(key1==0);//松手檢測
                }
                if(key2==0)
                {
                        delay(30);
                        if(key2==0)
                        {
                                xia+=5;
                                if(xia>=95)xia=95;
                        }while(key2==0);//松手檢測
                }
                if(key3==0)
                {
                        delay(30);
                        if(key3==0)
                        {
                                xia-=1;
                                if(xia<=0)xia=0;
                        }while(key3==0);//松手檢測
                }
        }
}
void zi_dong()//自動溫控模式
{
        uchar i;
        d1=dang;d2=wen_du/10;d3=wen_du%10;                //顯示檔位，顯示當前溫度值
        zi_keyscan();//按鍵掃描函數
        display();         //調用顯示函數
        if(wen_du<xia){dj=0;dang=0;}//低于下限  檔位為0 電機停止
        if((wen_du>=xia)&&(wen_du<=shang))//溫度大于下限，小于上限  1擋
        {
                dang=1;                                                                                        //檔位置1
                for(i=0;i<3;i++){dj=0;display();zi_keyscan();}        //PWM通過延時得到
                for(i=0;i<6;i++){dj=1;display();zi_keyscan();}
        }
        if(wen_du>shang){dj=1;dang=2;}//高溫全速
}
void main()                  //主函數
{
        uchar j;
        dj=0;                  //電機開
        shang=30;
        xia=20;                  //初始上下限值
        for(j=0;j<80;j++)          //先讀取溫度值，防止開機顯示85
        ReadTemperature();
        while(1)                          //進入while循環
        {
                ReadTemperature();        //讀取溫度值
                for(j=0;j<100;j++)zi_dong();//自動溫控模式
        }
}

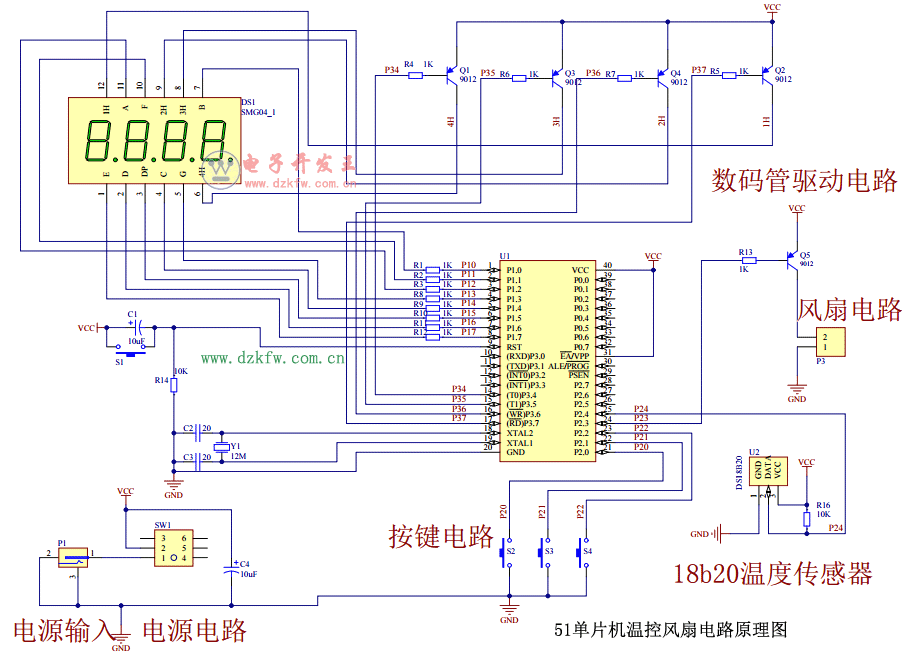

文件下載：51溫控風扇電路理圖
