會員注冊2：一個能用的電熨斗。
3：一張不干膠貼紙的光滑底襯紙。
3：一定量的三氯化鐵腐蝕液，根據板的大小而定。
補充，有個量程在0～200度的數字溫度計的話更好，高檔數字萬用表附帶的也行。
熱轉印制板所需要的軟件：
低版本的PROTEL，比如PROTEL2.5中文版
高版本的PROTEL，比如PROTEL99SE中文版
甚至只是一個WIN自帶的畫圖程序
總之就是要一個能畫圖的軟件即可
熱轉印制板所需要的步驟：
熱轉印制板的詳細過程

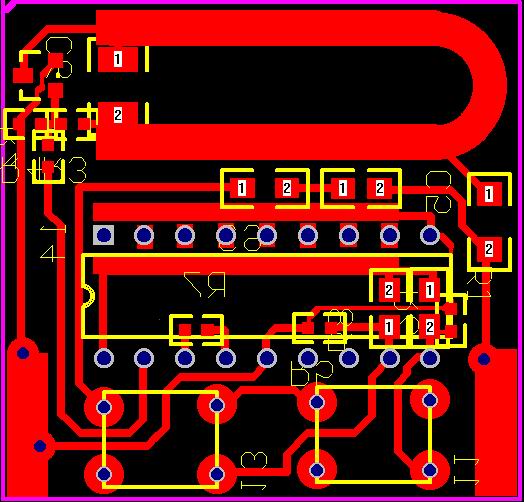

第1步：利用一個能生成圖像的軟件生成一些圖像文件，比如用低版本PROTEL組織SCH，再利用網絡表生成相應PCB圖（不會PROTEL的話，甚至是WINDOWS的畫筆程序也行），以備打印。
第2步：將PCB圖打印到熱轉印紙上（JS所說的熱轉印紙就是不干膠紙的黃色底襯！）。
第3步：將打印好PCB的轉印紙平鋪在覆銅板上，準備轉印。?

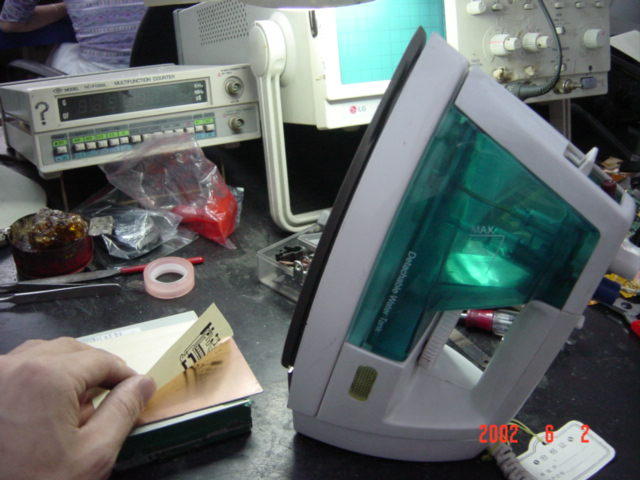

第4步：用電熨斗加溫（要很熱）將轉印紙上黑色塑料粉壓在覆銅板上形成高精度的抗腐層。

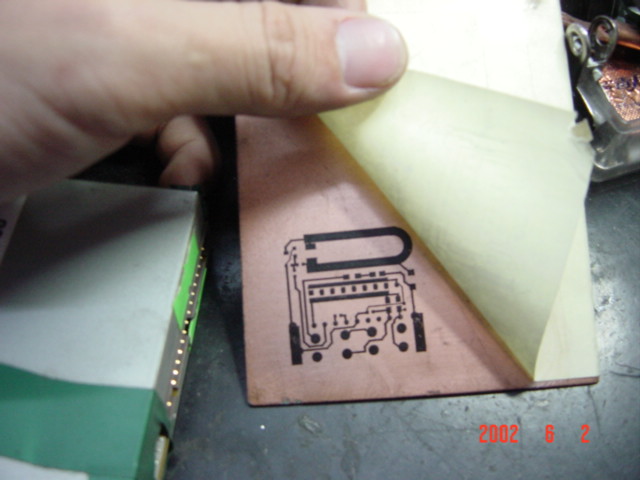

第5步：電熨斗加溫加壓成功轉印后的效果！若你經常搞，熟練了，很容易成功。
第6步：準備好三氯化鐵溶液進行腐蝕..

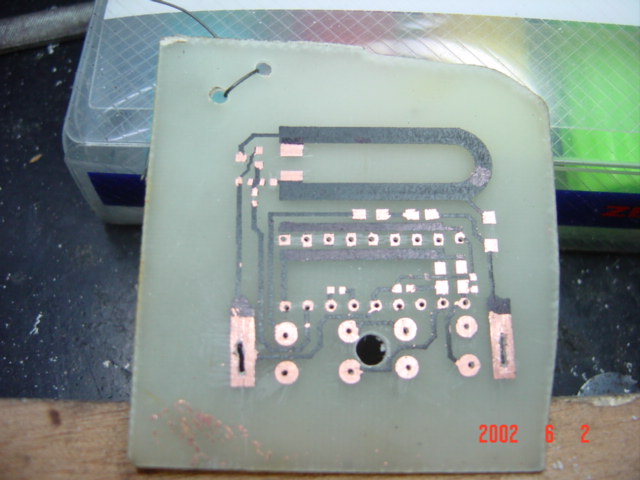

第7步：效果還不錯吧！注意不要腐蝕過度，腐蝕結束，準備焊接..
第8步：清理出焊盤部分，剩下的部分用于阻焊

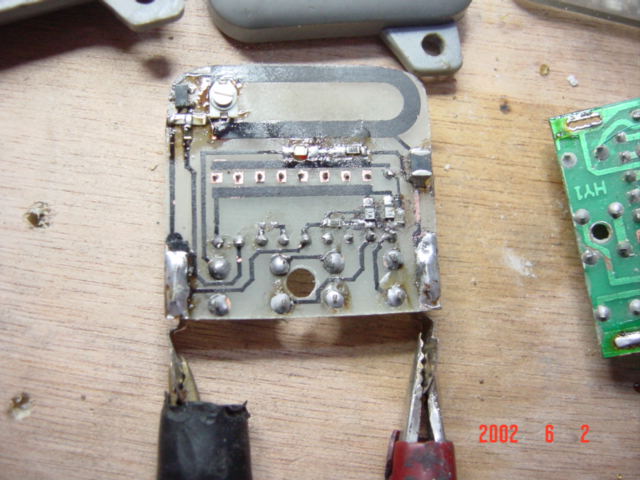

第9步：安裝所需預定原件并焊接好。（上面）

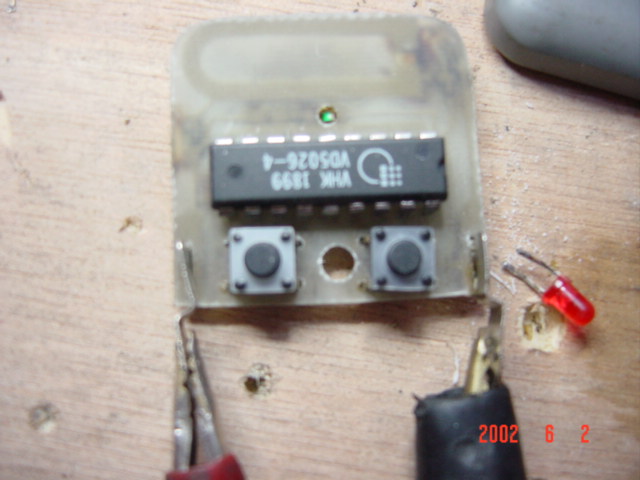

第10步：測試5026發射端各工作點的電壓波形，以驗證其正確性。
檢查無誤，即可以進行最后和接收端的調試，能正常工作即大功告成了！?
關于熱轉印紙的來源問題的問與答??
請問哪兒有賣熱轉印紙？
請仔細看第二步說明：JS所說的熱轉印紙就是不干膠紙的黃色底襯！具體一些：
可以說是隨處可見，你只要去買一些不干膠貼，揭去上面的不干膠貼剩下的黃色底襯就是所謂的熱轉印紙了！
再說一遍：鄭州東明的熱轉印紙就是不干膠紙黃色底襯，只不過是從不干膠紙廠家訂的貨。
熱轉印制板需注意的幾點：
1：不要使電熨斗過熱或者過涼，最佳溫度是140～170之間，在這個溫度范圍以內，塑料碳粉的轉移特性最佳。

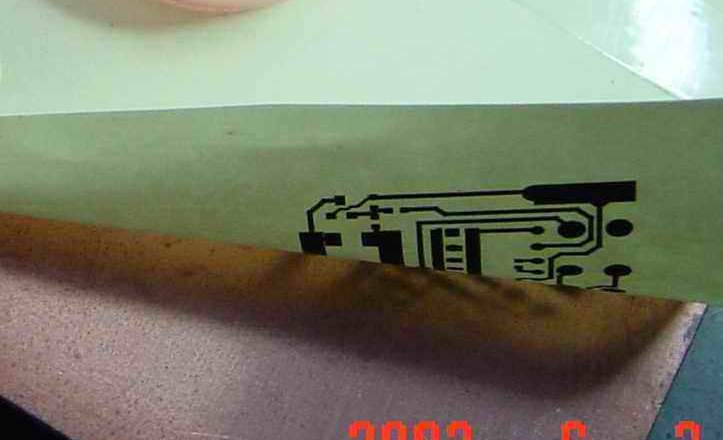

2：要等溫度低一些以后再將轉印紙揭下來，慢慢的揭，發現又沒轉印好的部分請再蓋上，再次加溫加壓進行熱轉移。
3：一些實在有問題的部分（比如斷線）請用油性碳素筆或者指甲油，油漆什么的進行補救一下不過這種情況不是很多。
