（1） SD卡的引腳定義：

SD卡引腳功能詳述：

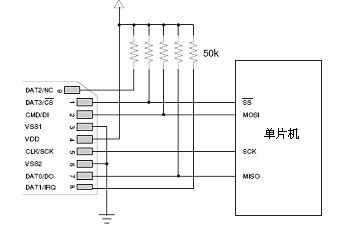

SD卡SPI模式下與單片機的連接圖：

    SD卡支持兩種總線方式：SD方式與SPI方式。其中SD方式采用6線制，使用CLK、CMD、DAT0~DAT3進行數據通信。而SPI方式采用4線制，使用CS、CLK、DataIn、DataOut進行數據通信。SD方式時的數據傳輸速度與SPI方式要快，采用單片機對SD卡進行讀寫時一般都采用SPI模式。采用不同的初始化方式可以使SD卡工作于SD方式或SPI方式。這里只對其SPI方式進行介紹。

（2） SPI方式驅動SD卡的方法
     SD卡的SPI通信接口使其可以通過SPI通道進行數據讀寫。從應用的角度來看，采用SPI接口的好處在于，很多單片機內部自帶SPI控制器，不光給開發上帶來方便，同時也見降低了開發成本。然而，它也有不好的地方，如失去了SD卡的性能優勢，要解決這一問題，就要用SD方式，因?yàn)樗�提供更大的總線數據帶寬。SPI接口的選用是在上電初始時向其寫入第一個命令時進行的。以下介紹SD卡的驅動方法，只實現簡單的扇區讀寫。
1） 命令與數據傳輸
1. 命令傳輸

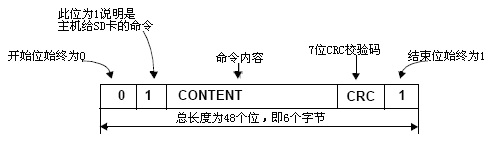

SD卡自身有完備的命令系統，以實現各項操作。命令格式如下：

      命令的傳輸過程采用發送應答機制，過程如下：

    每一個命令都有自己命令應答格式。在SPI模式中定義了三種應答格式，如下表所示：

寫命令的例程：
//-----------------------------------------------------------------------------------------------
  向SD卡中寫入命令，并返回回應的第二個字節
//-----------------------------------------------------------------------------------------------
unsigned char Write_Command_SD(unsigned char *CMD)
{
   unsigned char tmp;
   unsigned char retry=0;
   unsigned char i;

   //禁止SD卡片選
   SPI_CS=1;
   //發送8個時鐘信號
   Write_Byte_SD(0xFF);
   //使能SD卡片選
   SPI_CS=0;

   //向SD卡發送6字節命令
   for (i=0;i<0x06;i++)
   {
      Write_Byte_SD(*CMD++);
   }

   //獲得16位的回應
   Read_Byte_SD(); //read the first byte,ignore it.
   do
   {  //讀取后8位
      tmp = Read_Byte_SD();
      retry++;
   }
   while((tmp==0xff)&&(retry<100));
   return(tmp);
}

2） 初始化
SD卡的初始化是非常重要的，只有進行了正確的初始化，才能進行后面的各項操作。在初始化過程中，SPI的時鐘不能太快，否則會造初始化失敗。在初始化成功后，應盡量提高SPI的速率。在剛開始要先發送至少74個時鐘信號，這是必須的。在很多讀者的實驗中，很多是因?yàn)槭韬隽诉@一點，而使初始化不成功。隨后就是寫入兩個命令CMD0與CMD1，使SD卡進入SPI模式

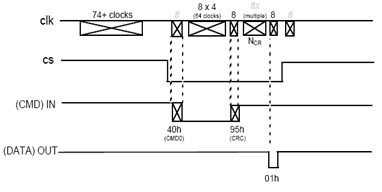

           初始化時序圖：


           初始化例程：
//--------------------------------------------------------------------------
    初始化SD卡到SPI模式
//--------------------------------------------------------------------------
unsigned char SD_Init()
{
   unsigned char retry,temp;
   unsigned char i;
   unsigned char CMD[] = {0x40,0x00,0x00,0x00,0x00,0x95};
   SD_Port_Init(); //初始化驅動端口

   Init_Flag=1; //將初始化標志置1

   for (i=0;i<0x0f;i++)
   {
      Write_Byte_SD(0xff); //發送至少74個時鐘信號
   }

   //向SD卡發送CMD0
   retry=0;
   do
   { //為了能夠成功寫入CMD0,在這里寫200次
     temp=Write_Command_SD(CMD);
     retry++;
     if(retry==200)
     { //超過200次
       return(INIT_CMD0_ERROR);//CMD0 Error!
     }
   }
   while(temp!=1);  //回應01h，停止寫入

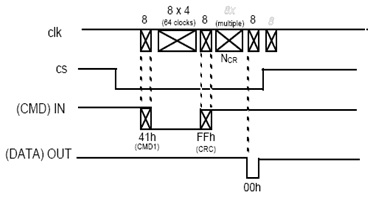

   //發送CMD1到SD卡
   CMD[0] = 0x41; //CMD1
   CMD[5] = 0xFF;
   retry=0;
   do
   { //為了能成功寫入CMD1,寫100次
     temp=Write_Command_SD(CMD);
     retry++;
     if(retry==100)
     { //超過100次
       return(INIT_CMD1_ERROR);//CMD1 Error!
     }
   }
   while(temp!=0);//回應00h停止寫入

   Init_Flag=0; //初始化完畢，初始化標志清零

   SPI_CS=1;  //片選無效
   return(0); //初始化成功
}

[1] [2] 下一頁
