下面我們來完成軟件編程設計，這里我們沒有采用高深的編程技巧，而是用了最笨、最直接的向端口送數的辦法來實現，一來程序比較簡單，沒必要玩深沉，而且初學者看起來直觀易懂。
ORG 0000H
START:MOV P1,#01111111B；最下面的LED點亮
LCALL DELAY；延時1秒
MOV P1,#10111111B；最下面第二個的LED點亮
LCALL DELAY；延時1秒
MOV P1,#11011111B；最下面第三個的LED點亮 （以下省略）
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B
LCALL DELAY
MOV P1,#11111111B;完成第一次循環點亮,延時約0.25秒
AJMP START;反復循環
;延時子程序，12M晶振延時約250毫秒
DELAY:
MOV R4,#2
L3: MOV R2 ,#250
L1: MOV R3 ,#250
L2: DJNZ R3 ,L2
DJNZ R2 ,L1
DJNZ R4 ,L3
RET
END
這是上面程序匯編以后獲得的編程器燒寫文件：201.rar

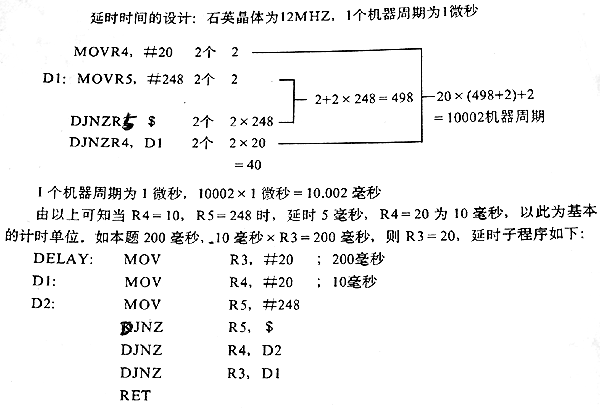

如何精確計算延時子程序的執行時間？
匯編語言的一大優勢就是能夠精確控制程序的執行時間，這在編寫一些對時序要求嚴格的外圍器件驅動時由為重要！
