LM324是四運放集成電路，它采用14腳雙列直插塑料封裝，外形如圖所示。它的內部包含四組形式完全相同的運算放大器，除電源共用外，四組運放相互獨立。
每一組運算放大器可用圖1所示的符號來表示，它有5個引出腳，其中“+”、“-”為兩個信號輸入端，“V+”、“V-”為正、負電源端，“Vo”為輸出端。兩個信號輸入端中，Vi-（-）為反相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相反；Vi+（+）為同相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相同。LM324的引腳排列見下圖。
下面介紹一例LM324應用電路:高靈敏度探聽器(其實和助聽器一個道理)
利用本裝置，可以聽到遠處極微弱的聲音，它的極強的指向性和極高的靈敏度，能將運動場上運動員和教練員的低聲細語盡收耳底，使用起來十分有趣。
工作原理

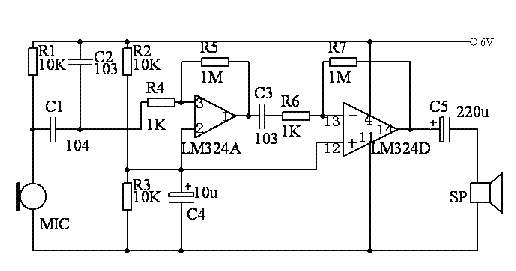

電路見上圖,裝在特制筒子里的話筒，將一定方向上的聲音接收下來(其他方向的聲音被抑制)，送入放大器放大。放大器由兩級組成，第一級由LM324四運放中的一運放構成，有110倍增益的放大量，第二級由另一運放構成，有500倍增益的放大量。這樣高的放大能力，足以將極微弱的聲音信號放大，由耳機輸出。利用它就能聽到很遠處人耳無法直接聽到的微弱聲音。
注意事項
1、LM324內集成了四個運放，這里只用了A和D，接線方法可參照上圖
2、R1=R2，取值范圍在10K---100K間
3、供電+6V---9V，可將兩個（或三個）電池夾串聯起來使用，
4、本機靈敏度極高，試機時不要靠近MIC講話!
