會員注冊市面上出現的6V電瓶供電的應急燈，隨機配的充電器過于簡單，長時間工作發熱嚴重、易燒毀。充電時還容易造成電瓶過充，引起電解液過早干涸而縮短電瓶壽命。針對這—缺點，筆者將其改成自動充電器，經半年多使用，效果良好，電路如圖所示，原理簡述 比為T1基極提供基準電壓，繼電器J實現開關K自鎖和自動斷電，當接上電瓶后，按動K，電源指示燈L點亮，同時J得電吸合，K被其觸點J—0自鎖，充電開始，此時由于電瓶欠電，T1發射極電壓低于(7.5V+0.65V)，T1截止，T2也截止，它們對T3無影響。當電瓶電壓充至7.5V時，Tl發射極電壓為7.5V+0.65V，T1飽和導通，T2也導通，T3基極電壓下降而截止，J失電釋放，J-0斷開，充電停止。指示燈L熄滅。通過調節W還可對不同電壓的電池充電。電路中的二極管D是隔離二極管，可防止電瓶反向放電。
元件選擇 R為充電限流電阻，可在5～10歐間選取，其它元件無特殊要求。所有元件可搭接在一塑料盒上，Ic可不用散熱器。調試 短接K，調W使IC輸出電壓為電瓶充滿電壓7．5V即可。

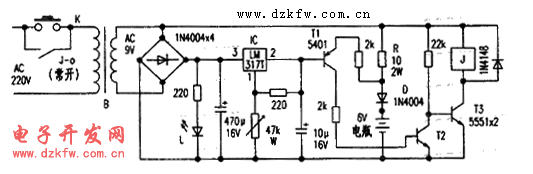

自動充電器電路圖
