會員注冊全橋變換式開關穩壓電源

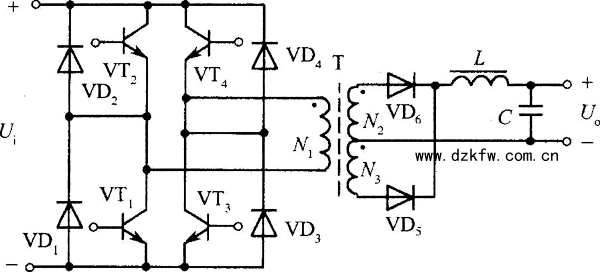

將半橋式變換器電路中的兩個電解電容換成另外兩只高反壓功率晶體管，并配以適當?shù)尿?qū)動電路即可組成全橋式變換器電路，如圖所示。VTl、VT2、VT3、VT4組成4個橋臂。高頻變壓器T連接在它們中間。相對臂上的VTl、VT4和VT2、VT3由驅動電路激勵而交替導通，將直流輸入電壓變換成高頻方波交流電壓。其工作過程與推挽式功率轉換電路一樣。這樣，高頻變壓器工作時，其初級線圈得到的電壓即為電源電壓。它是半橋電路輸出電壓的一倍，而每個晶體管耐壓仍為電源電壓，使輸出功率增大一倍。若使電流達到半橋電路的水平，即電流增大一倍的話，則輸出功率就可以增大4倍。全橋電路的主要不足是需要4組彼此絕緣的晶體管基極驅動電路，使控制驅動電路成本增大并復雜化。
