會員注冊需要手動恢復工作的可調穩壓電路,Adjustable power supply
關鍵字：穩壓電路圖
(1)電路說明

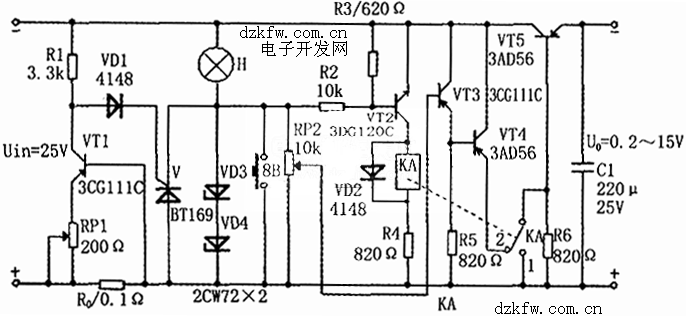

手動恢復工作的穩壓器電路如圖所示。基準電壓電源流過穩壓二極管VD3、VD4的電流由燈泡H來穩定，從而改善了穩定度，燈泡同時也作過載指示用。通過調整電位器RP2，穩壓器的輸出電壓可以在0.2～15V范圍內調節，而負載最大電流（在此電流下可起保護作用）可以通過調節微調電阻RP1來加以確定。在VT5安裝散熱器且輸出電壓為15V的情況下，穩壓器可長期通過1A的電流，或者在30～40min(決定于調整管散熱器空氣對流條件)內通過2～3A的電流。電路采用了電子保護和電磁保護兩種措施。
(2)電子保護電路
電子保護電路由三極管VT1和晶閘管V等組成。當過載或短路時，檢測電阻R0上的壓降增大，三極管VT1和晶閘管V受到觸發而導通。由于它短接了基準電壓電源，因此三極管VT3、VT4截止，調整管VT5基極無偏壓而截止，達到過電流保護的目的。
當過載或短路故障消除后，若要電源恢復到初始狀態，只需按動一下復位按鈕SB即可。因為按動按鈕后，晶閘管V陽極-陰極短路，而控制極已無偏壓，故晶閘管截止。
在穩壓器中引入由三極管VT1組成的電子鎖，其目的是減小穩壓器的輸出阻抗，但這并不是一定需要的。
(3)電磁保護電路
采用由三極管VT2和繼電器KA組成的附加電磁保護電路是基于下述理由：當穩壓器已經長時間工作在接近最大電流值的情況下，若沒有電磁保護，當負載稍有過載時，電子保護雖然動作，但調整管VT5并沒有完全截止，大電流繼續通過它，很可能將其燒毀。
有了電磁保護，當負載稍有過載或短路時，、它便能迅速動作。即當晶閘管V導通時，三極管VT2基極經電阻R2加到穩壓二極管的正極性端，VT2導通，繼電器KA吸合，其常開觸點1閉合，將調整管VT5的基極接在正極性端，VT5截止，切斷負載回路。
(4)制作說明
大功率管3AD56屬功耗較大的器件，除采用標準大功率三極管外殼封裝外，還必須加裝足夠的散熱器，制作時可將散熱片安裝在線路版上。指示燈H和按鈕SB裝在前面板上，以便顯示和操作；輸入、輸出端子裝在后面板上，便于接線。2CW72是兩支普通的穩壓二極管，穩壓值是7.0～8.8V。
