會員注冊簡單易制的12V蓄電池自動充電電路,12V battery charger
關鍵字：蓄電池充電電路圖
作者：張文新
12V蓄電池自動充電電路會自動監測蓄電池電壓，當蓄電池電壓低于11V時，該電路自動對蓄電池充電直到將蓄電池充滿（14.4V～14.7V左右）。
同時充滿后自動關閉充電電路，直到蓄電池電壓再次低于11V時對蓄電池再次充電。

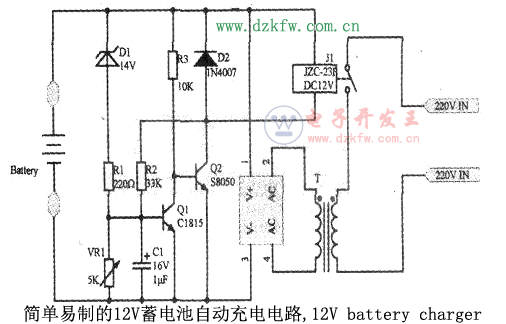

電路原理說明電路見圖。將蓄電池接人電路后，因Ql基極接有電容Cl，并且蓄電池電壓達不到14.7V，這時Dl和Ql截止，R3為Q2提供基極電流，Q2飽和導通，繼電器Jl吸合，市電經變壓器T降壓并經全橋整流后對蓄電池充電，當蓄電池電壓充滿電時，其電壓會達到14.7V左右，這時Dl和Ql導通，Q2截止，繼電器Jl觸點自動斷開，充電結束。
充電結束后，蓄電池經負載放電其電壓會隨著時間的推移逐漸降低，合理選擇VR1的阻值，即使當蓄電池電壓降低到12V，這時D1截止，但由于R2的存在，Q1繼續保持飽和導通狀態，直到蓄電池電壓繼續降低到經R2流向Ql的電流不足以支持Ql導通，Ql會馬上截止，這時Q2飽和導通，繼電器Jl吸合，市電經變壓器T降壓并經全橋整流后對蓄電池再次充電。
穩壓管Dl選定為13.5V～14V左右，加上Rl兩端的電壓和01的BE結電壓正好14.4V～14.7V左右，作為充電監測的關斷電壓，如果沒有合適的穩壓管可以用兩只穩壓管串聯代替。VR1為充電開啟電壓調整電位器，通過調整VR1使其充電開啟電壓為11V附近即可。
元件選擇：Ql為C1815，β≥100Q2為s8050，B≥100。
