會員注冊生產中所用的自動車床、電熱烘箱、球磨機等連續運轉的機電設備，以及其它無人值守的設備， 因為電機過熱或溫控器失靈造成的事故時有發生，需要采取相應的保安措施。PTC熱敏電阻過熱保護電路能夠方便、有效地預防上述事故的發生。
原理電路

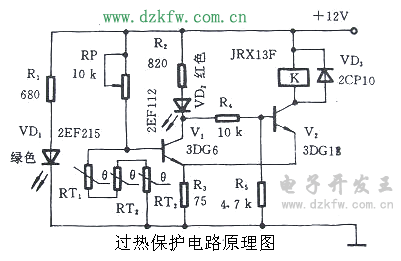

是以電機過熱保護為例，由PTC熱敏電阻和施密特電路構成的控制電路。圖中，RT1、RT2、RT3為三只特性一致的階躍型PTC熱敏電阻器，它們分別埋設在電機定子的繞組里。 正常情況下，PTC熱敏電阻器處于常溫狀態，它們的總電阻值小于1KΩ。此時，V1截止，V2導通，繼電器K得電吸合常開觸點，電機由市電供電運轉。
當電機因故障局部過熱時，只要有一只PTC熱敏電阻受熱超過預設溫度時，其阻值就會超過10KΩ以上。 于是V1導通、V2截止，VD2顯示紅色報警，K失電釋放，電機停止運轉，達到保護目的。
主要元器件選擇
PTC熱敏電阻的選型取決于電機的絕緣等級。元件的標準外形尺寸見圖。通常按比電機絕緣等級相對應的極限溫度低40℃左右的范圍選擇PTC熱敏電阻的居里溫度。例如，對于B1級絕緣的電機，其極限溫度為130℃，應當選居里溫度90℃的PTC熱敏電阻。( 過熱保護用PTC熱敏電阻)
繼電器K的選擇取決于電機的容量，圖2.3.1中的是JRX-13F，觸點負載0.5A，適合小型電機。RP應選帶鎖緊機構的電位器。
安裝與調試
推薦的安裝方式是將PTC熱敏電阻分別埋設在電機定子的繞組里。 調試方法是：將PTC熱敏電阻置于恒溫箱中，設定溫度為TK,調節RP使PTC熱敏電阻在TK-5℃時，VD2不亮，K不動作;在TK+5℃時，VD2燈亮，K動作。鎖緊RP即可。
