會員注冊BL8530升壓電源變換的應用,BL8530 BOOST CONERTER
關鍵字：BL8530,升壓變換電路圖,DC-DC升壓
BL8530是一種國產的DC-DC升壓電路．與,國外類似產品相比．具有價格便宜的優勢。由于它是固定輸出電壓．當我們需要一些非標準的電壓時，可以通過增加外圍電路來達到目的。

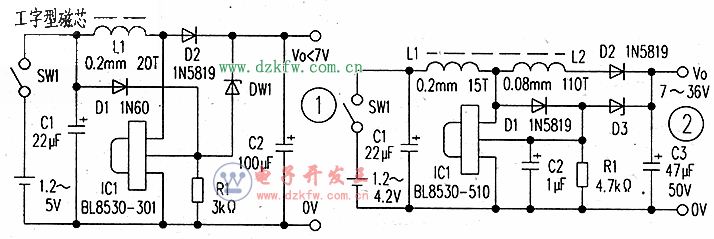

圖1電路可以把較低的輸出電壓進行提升．但這個電路只能升高到7V以下．這是因為BL8530內部的Lx端有過壓保護，把輸出電壓的最大值限制在7v以下。
D1為BL8530提供一個啟動工作電壓．可以用2AP、IN60、1N5817等二極管，R1為DW1穩壓二極管提供一個穩定的工作電流．一般大于1mA即可。例如：當DW1用TL431時。輸出電壓Vo=3+2.5=5.5V，換用不同的穩壓管．可得到所需電壓。
要得到高于7V的輸出電壓，就要在電感線圈上增加一個升壓繞組．電路見圖2。
L2使用Φ0.08mm的漆包線只是為了減小電感線圈的體積。升壓繞組的圈數可根據自己的需要繞制，按圖中數據，使用4V鋰電池，不接D3，負載電流在1mA時，輸出電壓超過40V。

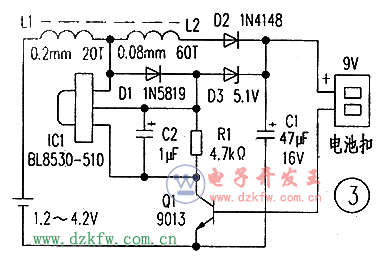

還可以把圖2設計成可以自關斷的升壓電路，來代替數字萬用表里的9V電池，電路見圖3。直接代替9V電池，數字表不用做任何改動，電路可以自動關斷。關斷后的電流極�。畮缀鯗y不出。
使用1.2V的充電電池。輸出電流大于10mA。用4V鋰電池．輸出電流可以超過30mA，可用于耗電較大的設備。鋰電池要用帶保護板的電池．以免過放電損壞電池或發生危險!
用電視機高頻頭制作FM全頻段接收機，使用交流電源時，移動很不方便。如果用3節5號充電電池或一節鋰電池供電，就很方便攜帶。高頻頭所需的5V工作電壓和33V調諧電壓電路見圖4。

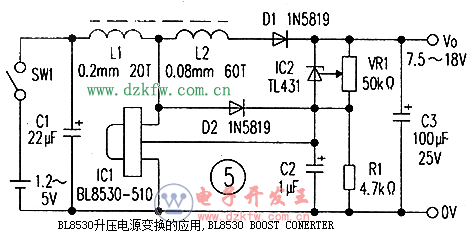

上面的電路都是通過穩壓二極管來提高輸出電壓，都是固定輸出，如果把穩壓二極管換成TLA31或LM285、LM385．就可以連續調節輸出電壓，電路見圖5。
LM285、LM385是微功率電壓基準電路，與TL431相比，可以提高升壓電路的工作效率，但R1要換成240kΩ。
與BL8530類似的升壓電路很多，如QX2301、AIC1642、ML63等，參考BL8530的使用方法．可以靈活地得到各種輸出電壓。
