會員注冊65W-105W具有過流保護的電子變壓器,65-105W Power Converter

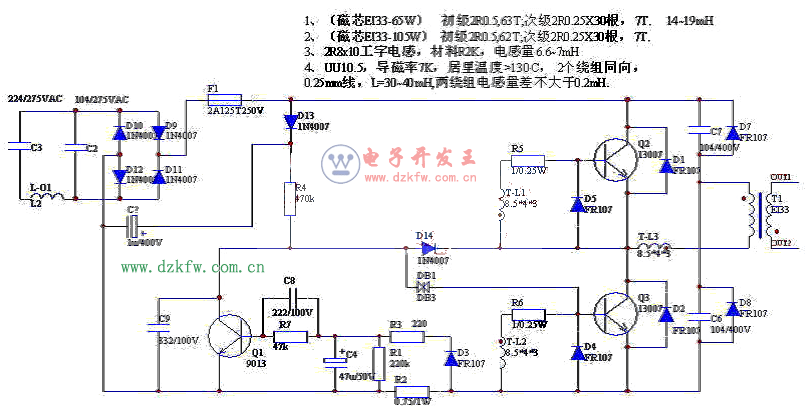

關鍵字：電子變壓器電路圖
（1）該電路的核心是由C2、C3、T3、L3加上觸發電路R2、C4、D7、L2兩者組成的雙端半橋自激式開關變換電路，其中DB1是一種雙向觸發二極管，觸發電壓為30V；T-L1-3是在小的高頻磁環（直徑7mm×29mm×12mm），初級用直徑0.50mm規格的漆包線繞制48圈，電感量為9.5mH，次級用30根直徑0.23mm規格的漆包線繞制5圈而成，初次級間用合適尼龍套絕緣，可達到CE安全標準要求。（2）Q1、C4、C5、R3、R4、D8、R8組成過流保護電路，當輸出級短路或過載時，電阻R2上的電壓會大增，經過D3、R3、R7、C8積分分壓后觸發三極管Q1導通，從而使開關管不能被觸發導通而起到保護作用，C4在保護電路中起狀態保持作用。
（3）C1、L1組成LC式單臂濾波器，發濾除開關電路產生的尖鋒脈沖。L1用直徑0.37mm規格漆包線在EE-20型式的高頻磁芯上繞制200圈而成。高頻磁芯間需預留一間隙，以防止磁芯飽和，繞好后的L1電感量應為6.9mH左右。
（4）F1是800mA的快熔型保險管，R1是壓敏電阻，F2是熱敏保險，安裝時應和開關管T2、T3的散熱器連在一起。以上元件可在輸入電路過流、過壓及三極管過熱時起到保護作用。
（5）D5、D6、D8、D9、C6、C7都是起泄放輸出變壓器L3的反峰電壓作用。
