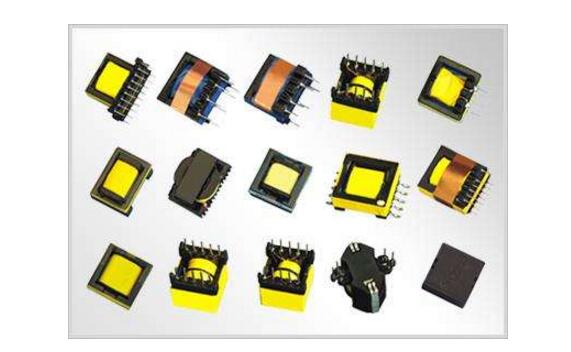

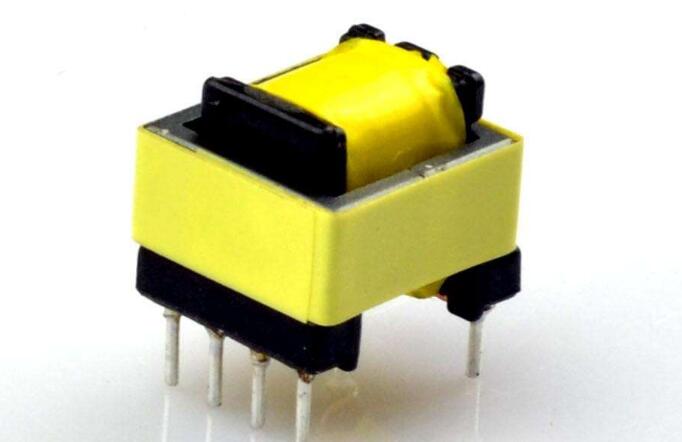

會員注冊開關電源變壓器是加入了開關管的電源變壓器，在電路中除了普通變壓器的電壓變換功能，還兼具絕緣隔離與功率傳送功能一般用在開關電源等涉及高頻電路的場合。
開關電源變壓器工作原理開關電源變壓器和開關管一起構成一個自激（或他激）式的間歇振蕩器，從而把輸入直流電壓調制成一個高頻脈沖電壓。在反激式電路中，當開關管導通時，變壓器把電能轉換成磁場能儲存起來，當開關管截止時則釋放出來。在正激式電路中，當開關管導通時，輸入電壓直接向負載供給并把能量儲存在儲能電感中。當開關管截止時，再由儲能電感進行續流向負載傳遞。
開關電源變壓器是加入了開關管的電源變壓器，在電路中除了普通變壓器的電壓變換功能，還兼具絕緣隔離與功率傳送功能一般用在開關電源等涉及高頻電路的場合。
開關電源變壓器分單激式開關電源變壓器和雙激式開關電源變壓器，兩種開關電源變壓器的工作原理和結構并不是一樣的。單激式開關電源變壓器的輸入電壓是單極性脈沖，而其還分正反激電壓輸出；而雙激式開關電源變壓器的輸入電壓是雙極性脈沖，一般是雙極性脈沖電壓輸出。
電壓比：指變壓器的初級電壓與次級電壓的比值。
直流電阻：即銅阻。
效率：即輸出功率/輸入功率*100［%］
絕緣電阻：變壓器各繞組之間及對鐵心之間的絕緣能力。
抗電強度：變壓器在1秒或1分鐘之內能承受規定電壓的程度。
開關電源變壓器的主要材料：磁性材料，導線材料和絕緣材料是開關變壓器的核心。
磁性材料：開關變壓器使用的磁性材料為軟磁鐵氧體，按其成分和應用頻率可分為MnZn系和NiZn系兩大類。前者具有高的導磁率和高的飽和磁感應，在中頻和低頻范圍具有較低損耗。磁芯的形狀很多，如EI型，E型，EC型等。
導線材料—漆包線：一般用于繞制小型電子變壓器的漆包線有高強度聚酯漆包線（QZ）和聚氨酯漆包線（QA）兩種。根據漆層厚度分為1型（薄漆型）和2型（厚漆型）兩種。前者的絕緣涂層為聚酯漆，具有優越的耐熱性，絕緣性抗電強度可達60kv/mm;后者絕緣層為聚氨酯漆，具有自粘性強，有自焊性能（380℃），可不用去漆膜就可直接焊接。
壓敏膠帶：絕緣膠帶抗電強度高，使用方便機械性能好，被廣泛應用在開關變壓器線圈的層間，組間絕緣和外包絕緣。必須達到下列要求：粘性好，抗剝離，具有一定的拉伸強度，絕緣性能好，耐壓性能好，阻燃和耐高溫。
骨架材料：開關變壓器骨架與一般的變壓器骨架不同，除了作為線圈的絕緣與支撐材料外，還承擔了整個變壓器的安裝固定和定位的作用，因此制作骨架的材料除了滿足絕緣要求外，還應有相當的抗拉強度，同時為了承受引腳的耐焊接熱，要求骨架材料的熱變形溫度高于200℃，材料必須達到阻燃，且還應加工性好，易于加工成各種形狀。
開關電源變壓器作用
開關電源變壓器和開關管一起構成一個自激（或他激）式的間歇振蕩器，從而把輸入直流電壓調制成一個高頻脈沖電壓。
起到能量傳遞和轉換作用。在反激式電路中，當開關管導通時，變壓器把電能轉換成磁場能儲存起來，當開關管截止時則釋放出來。在正激式電路中，當開關管導通時，輸入電壓直接向負載供給并把能量儲存在儲能電感中。當開關管截止時，再由儲能電感進行續流向負載傳遞。把輸入的直流電壓轉換成所需的各種低壓。
