會員注冊他激式單端反激開關電源工作原理：

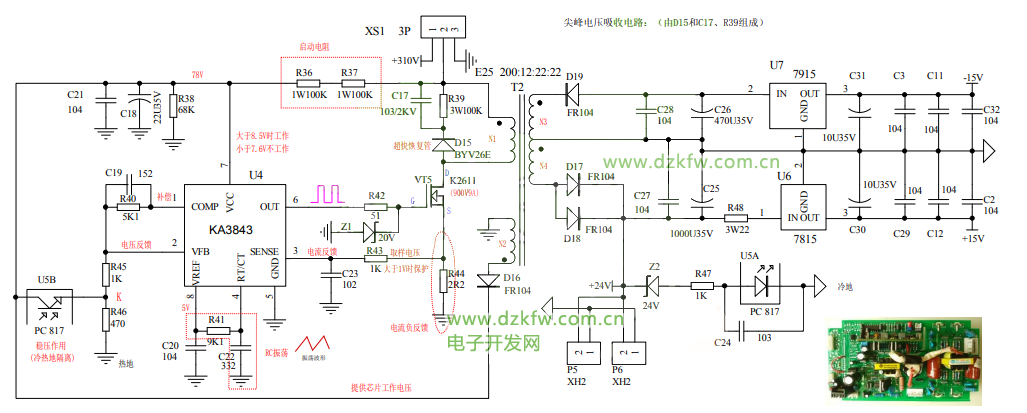

1、啟動過程：+310電源經過啟動電阻R37、R36至KA3843脈寬調制芯片的7腳使3843啟動工作，從6腳輸出一矩形脈沖信號使開關管VT5導通，+310V電源經開關變壓器的初級N1線圈→開關管的DS→R44→地構成回路。這時在N1線圈上產生上正下負感應電動勢，在N2線圈上感應下正上負的電壓經D16整流、C18濾波得到相對穩定直流電為芯片供電，另外在N3和N4線圈上感應上正下負的感應電壓，整流二極管D19和D178、D18反偏無輸出，此時電能全部轉為磁能儲存在變壓器T2上。
2、關斷過程：開關管VT5導通后，電流經開關管VT5、R44到地，由于N1的電感作用，電流是由小到大上升的，則R44上的電壓由低逐步上升的，當電壓上升到1V以上時 3843的6腳輸出低電平，將開關管的G極電位迅速拉低，開關管VT5截止。
3、放能過程：開關管VT5斷開時，由于電感（線圈N1）的續流作用，N1繼續給C17和VT5的漏源極電容Cds充電，此時線圈N1上感應出下正上負的電壓，同樣在N3和N4上也感應出下正上負的電壓，整流管D19和D17、D18向負載供電，同時對電容C25和C26充電。
4、再次啟動：當KA3843的6腳再次輸出高電平時開關管VT5再次導通，N1線圈上再次產生上正下負的感應電壓，N3和N4上的整流管再次截止，T2再次儲能，重復上述過程如此往復，輸出整流濾波電容C25、C26（儲能作用）向負載提供連續的直流電。再經三端穩壓塊7815和7915輸出穩定的+15V和-15V電壓。
