會員注冊觸摸式自鎖插座平時使用時一摸即可對負載供電，如遇停電后又恢復供電，如不再次觸摸接觸片則插座內無電，保證了安全。

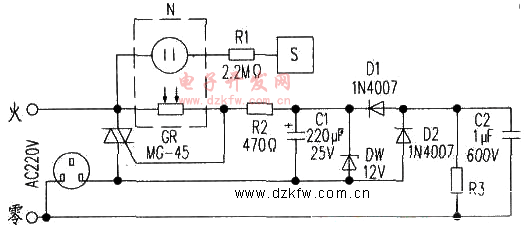

該電路未采用抗干擾能力差的普通感應式控制電路，而采用光耦和原理，大大提高了可靠性(見附圖)。當用手指接觸金屬片S時，氖管發光，光敏電阻CR受到光照后阻值變小，雙向可控硅觸發極得到觸發電流而導通，插座得電，同時220V電源經C2降壓.Dl、D2整流，Cl濾波，穩壓二極管DW穩壓，經限流電阻R2向雙向可控硅觸發極供電，所以當手指離開觸摸片后，電路仍能自鎖。唯一需自制的是光電耦合器(如圖中虛線內所示)，將氖管N和光敏電阻CR裝到一不透光的塑料管中，使光敏電阻的受光面正對氖管，兩者盡量靠近，再封住管口即可。接觸片可用銅片或廢舊電路板制作，面積為5mmx5mm。
本電路可承受500w純電阻負載，如欲加大輸出功率，可選用大功率雙向可控硅，并加裝散熱片。還需注意如插座上為插負載，即使觸摸接觸片，松開手后插座無電，這也可防止家中小孩用金屬物品等插入插座，造成觸電。
