一、電子元器件

　　1、電阻器 代號：R

　　電阻器是一種能夠阻礙電流通過的元器件，簡稱電阻。在電路中，它可限制通過它所連支路的電流大小.。符號：

　　


　　作用：分流、限流、分壓、降壓、隔離、偏置等。

　　好壞判別：用萬用表電阻擋測得實際阻值與標稱值一致或在充許誤差范圍內為好。（燒壞一般變黑色）。在路測量實際阻值≤標稱值。

　　阻值單位：歐姆（Ω），千歐（KΩ），兆歐（MΩ）等。

　　1 MΩ=1000 KΩ 1 KΩ=1000Ω

　　熱敏電阻器：用“RT”表示，分為正溫度系數熱敏電阻（PTC）和負溫度系數熱敏電阻（NTC）；特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻器在溫度越高時電阻值越大，負溫度系數熱敏電阻在溫度越高時電阻值越低。

　　光敏電阻：又稱光導管，用“RL”表示，在特定波長的光照射下，其阻值迅速減小的特性。

　　壓敏電阻：用“RPS”表示，具有非線性伏安特性并有抑制瞬態過電壓作用的固態電壓敏感元件。當端電壓低于某一閾值時，壓敏電阻器的電流幾乎等于零；超過此閾值時，電流值隨端電壓的增大而急劇增加。主要用于限制有害的過電壓和操作過電壓，能有效地保護系統或設備。還可用于消火花、消噪音、穩壓等。

　　電 位 器：是阻值可以調整的電阻器，用“W或RP”表示；有旋轉式、直滑式、帶開關式；用萬用表電阻擋測旁邊兩腳得實際阻值，分別測中間腳與旁邊兩腳，均勻調動轉軸，表針均勻擺動無跳動為好；按“左入右地中間出” 接線；接觸不良用無水酒精清洗即可。

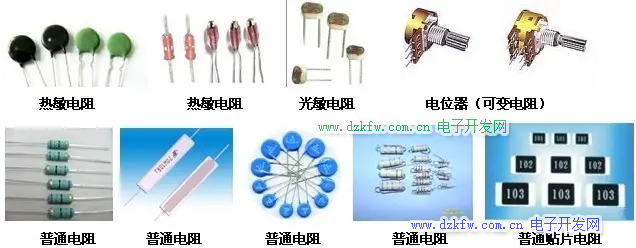

　　電 阻 器 形 狀

　　


　　2、電容器 代號：C

　　電容器是一種容納貯存電荷的器件，簡稱電容。電路中一般用“C”加數字表示。分無極和有極兩類，有極新電容長腳為正極、短腳為負極。

　　特性：隔直流電通交流電。

　　作用：隔直，耦合，旁路，濾波，調諧回路、能量轉換控制電路等方面。

　　好壞判別：兩極短路放電后，用萬用表電阻擋測，表針擺出后能返回到原處為好；表針擺出后不返回為短路；表針擺出后返回不到原處為好漏電；表針不擺出為開路；短路、開路、漏電嚴重為損壞。對于小電容，測量表針不擺動，再用串聯“電筆法”或“交流信號法” 判定好壞，

　　電容器構造：由兩片金屬膜緊靠引出腳，中間用絕緣介質材料隔開而組成的元件。

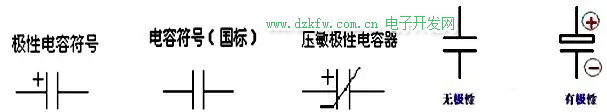

　　符號：

　　


　　耐壓：表示容量在長期工作過程中能接受的最高電壓值，單位：伏特（V）。代換電容時，容量一般上要相同，耐壓要≥電源電壓的1.414倍。

　　容量：容量的大小就是表示能貯存電能的大小；電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。容抗XC=1/2πf c (f表示交流信號的頻率，C表示電容容量)。

　　電 容 器 形 狀

　　


　　容量單位：法拉（F）表示、毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。

　　1 F =1000 mF 1 F mF =1000 uF 1 uF =1000 nF 1 nF =1000 pF

　　容量允許誤差標示：符 號 F±1% ； G±2%； J ±5%；K ±10%；L±15% M±20%

　　如：一瓷片電容為104J表示 容量為0. 1 uF、誤 差為±5%。

　　識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。

　　1）容量大的電容其容量值在電容上直接標明；如10 uF/16V

　　2）容量小的電容其容量值在電容上用字母表示或數字表示；字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

　　3）數字表示法：示為小數的或標示為一位或兩位整數的，標示數就是容量值；標示為小數的，容量單位為uF；標示為整數的，容量單位為PF；標不標示耐壓的耐壓均為500V。

　　4）用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率（或補幾個“0”個數）。如：①102表示10×102PF=1000PF 224表示22×104PF=220000PF

　　②102表示前兩位數“10”組成10，后一位數“2”表示在10后補二個“0”，得到的數為1000就是容量1000PF

　　5）數字表示法：標示為小數的或標示為一位或兩位整數或三位整數個為0的，標示數就是容量值；標示小數的容量單位為uF；標示整數的容量單位為PF；標不標示耐壓的耐壓為500V。如：標示0.1=.01uF；標示12=12PF。

　　3、電感器 代號：L

　　電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成，有的還加上磁芯或鐵芯材料，通電后產生電感量，是能夠把電能轉化為磁能而存儲起來的元件，又稱扼流器、電抗器、動態電抗器。在電路中常用“L”加數字表示，如：L6表示編號為6的電感。

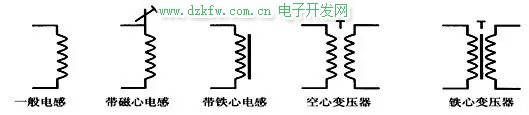

　　符號：

　　


　　電感的特性：通直流電阻交流電。 直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，交流電頻率越高，線圈阻抗越大。

　　作用：濾波、升壓、諧振、分頻等。在電路中可與電容組成串、并聯振蕩電路。

　　好壞判別：用萬用表電阻擋測有一定阻值不開、短路為好。（燒壞一般變黑色）。

　　電感單位：亨（H） 毫亨（mH） 微亨（uH）

　　1H=1000mH 1mH=1000uH

　　電 感 器 的 形 狀

　　

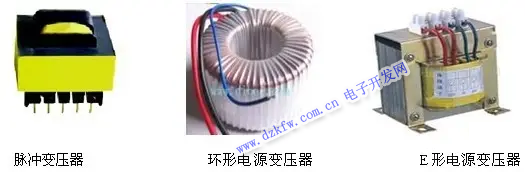

　　4、電源變壓器 代號：B

　　是由一個原線圈與一個或多個副線圈在絕緣骨架加上硅鋼片鐵芯繞制成的；原理是電磁感應現象，即電生磁、磁再生電的原理；原線圈輸入的是原來的交流電，經過線圈變化的電流產生變化的磁場，變化的磁場穿過副線圈，于是便產生了變化電流從副線圈輸出。變壓器轉換的是交變電流（交流電)。

　　變壓器符號：

　　


　　初級次級電壓和線圈圈數間具有下列關系：

　　式中N 稱為電壓比(圈數比).當NN2，V1>V2，該變壓器為降壓變壓器，反之則為升壓變壓器。

　　


　　繞制公式： N1/ N2 =V1/ V2式中：V1--輸入電壓 V2--與輸出電壓 N1---一級線圈匝數≥1000匝 與N2---次級線圈匝數。變壓器線圈匝數越多，電磁感應越明顯（輸入電壓V1=220V或380V；次級線圈N2根據輸出電壓V2的需要決定匝數）。輸出功率與輸入功率在理想變壓器是一樣的：P=IU（一般輸出功率只有70---90%）。

　　

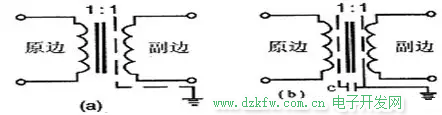

　　5、脈沖變壓器 脈沖變壓器是變壓器一種特殊類型，它所變換的不是正弦電壓，也不是交流方波，而是接近矩形的單極性脈沖；脈沖變壓器廣泛應用于各種開關電源中。脈沖變壓器一般是做脈沖高頻信號耦合、阻抗變換、電壓變換之用，指標要求比一般工頻變壓器高，鐵芯常用高導磁鐵合金或鐵氧體，繞制要求比較嚴格。

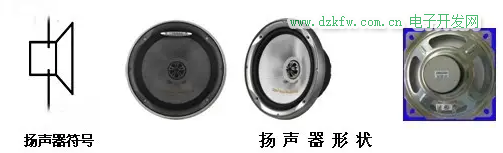

　　6、揚聲器 代號：Y

　　揚聲器又稱“喇叭”。是一種十分常用的電聲換能器件。

　　

　　分類：按工作頻率分低音、中音、高音；按音圈阻抗分低阻抗和高阻抗、內磁式外磁式等。

　　1、揚聲器有兩個接線柱（兩根引線），當單只揚聲器使用時兩根引腳不分正負極性，多只揚聲器同時使用時兩個引腳有極性之分。

　　好壞判別：用萬用表R×1Ω擋或1.5V干電池，一邊不斷碰觸兩接線柱，能發出“喀喀”聲。檢測揚聲器是粗略的，以聽聲音來主觀評價它的質量好壞。

　　揚聲器的主要性能指標：靈敏度、頻響、功率、阻抗、指向性、失真度等參數。

　　1、額定功率 W或AV

　　揚聲器的功率有標稱功率和最大功率之分。標稱功率稱額定功率、不失真功率。

　　2、額定阻抗Ω

　　阻抗一般和頻率有關。額定阻抗是指音頻為400Hz時，從揚聲器輸入端測得的阻抗。它一般是音圈直流電阻的1.2~1.5倍。常見的阻抗有4Ω、8Ω、16Ω、32Ω等。

　　7、二極管：代號：D或BG；

　　是一種半導體元器件，由一個PN結構成。分正負極，P為正極，N為負極；有普通、穩壓、變容、發光、開關、光電等二極管。

　　作用：整流、穩壓、變容、發光（LED）、升壓、開關等作用。

　　好壞判別：用萬用表R×1K擋對換表筆測，正向阻值3—9K，反向阻值∞（無窮大）為好

　　電極判別：用萬用表R×1K擋對換表筆測，正向阻值3—9K時，黑表筆接的一端為正極，

　　相反一端為負極。“小黑正”（注：從外觀上看標有黑或白色的一端為負極）。

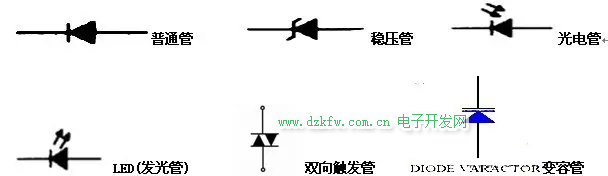

　　二極管特性：單向導電（電流只能從正極流向負極，反向不導電）。二極管符號:

　　


　　穩壓二極管：起穩壓作用；穩壓管的負極接正電壓，正極接負電壓（和普通的二極管接法相反），當加在穩壓二極管的反向電壓增加到大于穩壓值時，穩壓管就導通，形成一個反向電流，把負極電壓限制在穩壓值上。

　　發光二極管：它是半導體二極管的一種，可以把電能轉化成光能；代號LED；也具有單向導電性，反向擊穿電壓約5伏，使用時必須串聯限流電阻以控制通過管子的電流。限流電阻R可用下式計算： R＝（E－UF）／IF 式中E為電源電壓，UF為LED的正向壓降，IF為LED的一般工作電流。LED使用低壓電源，供電電壓在6-24V之間，消耗能量較同光效的白熾燈減少80%；使用10萬小時后，光衰為初始的50%。

　　光電二極管：和普通二極管一樣，也是由一個PN結組成的半導體器件，也具有單方向導電特性。但在電路中它不是作整流元件，而是把光信號轉換成電信號的光電傳感器件。

　　雙向觸發二極管:具有對稱性的二端半導體器件。常用來觸發雙向可控硅 ，在電路中作過壓保護定時、移相、調速、調光等用途。測量雙向觸發二極管正、反向電阻值。正常時其正、反向電阻值均應為無窮大。若測得正、反向電阻值均很小或為0，則說明該二極管已擊穿損壞。

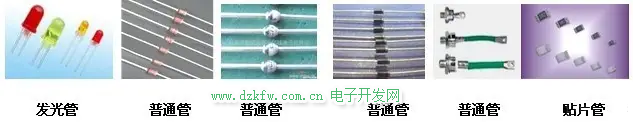

　　二 極 管 形 狀

　　


　　8、單向可控硅 代號：BCR

　　是一種半導體元器件又稱晶體閘流管，單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向導通受控制極電流控制；可控硅對控制極電流沒有放大作用。

　　符 號：

　　


　　作用：整流、穩壓、開關等作用。

　　好壞判別：用萬用表R×1K擋對換表筆測AK、AG正反向阻值均為∞，測GK正向阻值3—9K，反向阻值∞為好管。

　　電極判別：用萬用表R×1K擋對換表筆測GK，正向阻值3—9K時，黑表筆接的一端為G（控制）極，紅表筆接的一端為K（陰極）極，另一端為A（陽極）極。

　　工作原理；可控硅導通條件：一是可控硅陽極與陰極間必須加正向電壓，二是控制極也要加正向電壓。以上兩個條件，必須同時具備，可控硅才會處于導通狀態。可控硅一旦導通后，即使降低控制極電壓或去掉控制極電壓，可控硅仍然導通。可控硅關斷條件：降低或去掉加在可控硅陽極至陰極之間的正向電壓，使陽極電流小于最小維持電流以下。

　　9、雙向可控硅： 代號：SCR

　　雙向可控硅具有兩個方向輪流導通、關斷的特性。雙向可控硅實質上是兩個反并聯的單向可控硅，是由NPNPN五層半導體形成四個PN結構成、有三個電極的半導體器件。由于主電極的構造是對稱的（都從N層引出），所以它的電極不像單向可控硅那樣分別叫陽極和陰極，而是把與控制極相近的叫做第一電極A1，另一個叫做第二電極A2。雙向可控硅的主要缺點是承受電壓上升率的能力較低。這是因為雙向可控硅在一個方向導通結束時，硅片在各層中的載流子還沒有回到截止狀態的位置，必須采取相應的保護措施。

　　作用：交流控制電路，如溫度控制、燈光控制、防爆交流開關和交流電機調速、換向、交流穩壓等電路。

　　電極和好壞判別：用萬用表R×1擋或R×10擋對換表筆測T2、T1或T2、G極正、反阻值指針均不動；用萬用表R×1擋或R×10擋對換表筆測T1和G極正、反向阻值均為幾十至幾百歐，其中必有一次阻值稍大，則稍大的一次紅筆接的為G極，黑筆所接為T1極，余下是T2極。符 號：

　　

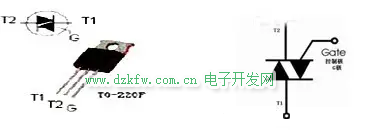

　　如圖上所示。因為它是雙向元件，所以不管T1 ,T2的電壓極性如何，若G極有信號加入時，則T1 ,T2間呈導通狀態；反之，加G極觸發信號，則T1 ,T2間有極高的阻抗。

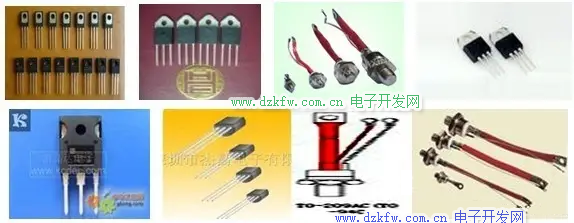

　　單 雙 向 可 控 硅 形 狀：

　　

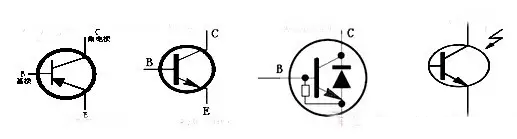

　　10、三極管：代號： BG 或Q、V、T；

　　是一種電流控制型器件半導體元器件，又稱晶體管；它由兩個PN結構成，有三個電極，分別稱基極（B）稱集電極稱（C）發射極（E）；按導電類型分有PNP型和NPN型兩種管；按功率分有大、中、小功率三種管；按用途分有高、低頻兩種管；晶體三極管的電流放大系數隨溫度升高而增大，在實際電路中，主要應用了放大電路和開關電路，是一種小電流控制大電流的放大元件。

　　作用：放大（電壓電流）、穩壓、開關、振蕩等作用。

　　基極判別：用萬用表R×1KΩ擋一支表筆固定某一極，另一支表筆去測另外兩極，測量得兩次阻值都比較小（3—9K）時，固定表筆接的腳就是基極；

　　型號判別：根據測量得基極時固定表筆的顏色，若測量得基極時固定表筆的顏色為紅表筆，則該管為PNP型；若測量得基極時固定表筆的顏色為黑表筆，則該管為NPN型。

　　發射判別：用萬用表R×10KΩ擋對換表筆去測另外兩極，以測量得次阻值小的一次為準（30K以上）；PNP型管紅表筆接的腳就是E極“小紅發”；NPN型管黑表筆接的腳就是E極“小黑發”；另一管腳為C極。

　　好壞判別：①用萬用表R×1KΩ擋對換表筆測稱B—C和B—E極，正向阻值3—9K，反向阻值∞（無窮大）； ②用萬用表R×10K擋對換表筆測稱C—E極，正向阻值30K以上，反向阻值∞（無窮大）；達①②條件為好管。

　　帶阻尼型管好壞判別：①用萬用表R×1Ω或R×10Ω擋對換表筆測稱B—E極，正向阻值均為十幾至幾十歐；②用萬用表R×1K擋對換表筆測稱C—E極，正向阻值3—9K反向阻值∞（無窮大）；達①②條件為好管。

　　放大能力測量：用萬用表R×10KΩ擋；PNP管紅表筆接C極，黑表筆接E極；NPN管黑表筆接C極，紅表筆接E極；用手指接通B與C極時，表針擺動幅度越大說明該項管放大能力越好。表針無擺動為無放大能力已損壞。 符號：

　　


　　三極管的三種工作狀態

　　A、放大狀態：三極管的BE極加正向電壓時，在正偏狀態（BE極之間電壓為0.5-0.7V）這時集電極與發射極之間的電流大小受基極控制，三極管處于放大（導通）狀態。

　　B、飽和（導通）狀態：三極管的BE極加正向電壓時，在超正偏狀態（BE極之間電壓大于0.7V以上）這時集電極與發射極之間的電阻很小，就像開關閉合一樣，三極管處于飽和（導通）狀態。

　　C、截止狀態：三極管的發射極加反向電壓或兩斷電壓為零時,這時集電極與發射極之間的電阻很大，就像開關斷開一樣，三極管處于截止（不導通）狀態；（Vb ≤Ve）。

　　1、放大電路：當基極（輸入端）輸入一個較小的基極電流時，其集電極（輸出端）將按比例產生一個較大的集電極電流，這個比例就是三極管的電流放大系數。（VC ＞Vb ＞ Ve）

　　2、放大作用的理解：三極管不會產生能量，但它可以通過小電流控制大電流；放大的原理就在于：通過小的變化的交流輸入，控制大的靜態直流起較大的相應的變化

　　3、開關電路：三極管在電路中通常用做電子開關。在開關狀態下的三極管處于飽和（導通）狀態和截止狀態。

　　三極管放大工作狀態下各電極電壓電流的變化關系：

　　對于NPN型管：Vb↑--Ib↑--Ic↑--Vc↓--Ie↑--Ve↑；Vb↓--Ib↓--Ic↓--Vc↑--Ie↓--Ve↓

　　對于PNP型管：Vb↑--Ib↓--Ic↓--Ve↑--Ic↓--Vc↓；Vb↓--Ib↑--Ic↑--Ve↓--Ic↑--Vc↑

　　注：基極電壓Vb；基極電流Ib；集電極電流Ic；集電極電壓Vc；發射極電流Ie；發射極電壓Ve；上升、增大↑；下降、變小↓

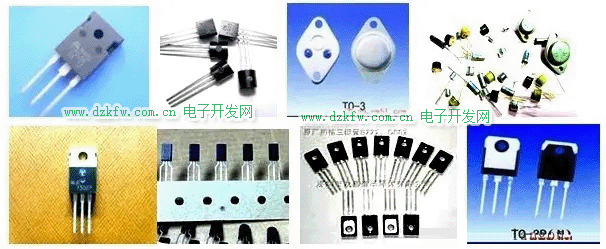

　　三 極 管 形 狀

　　

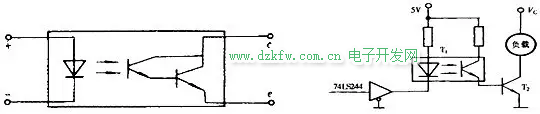

　　11、光耦元件：代號： IC

　　光耦隔離就是采用光耦合器進行隔離,光耦合器的結構相當于把發光二極管和光敏(三極)管封裝在一起。發光二極管把輸入的電信號轉換為光信號傳給光敏管轉換為電信號輸出，由于沒有直接的電氣連接，這樣既耦合傳輸了信號，又有隔離作用。如下圖：

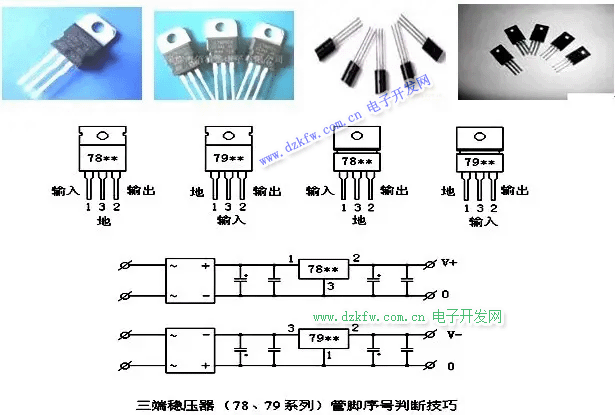

　　12、三端穩壓器： 代號：IC

　　三端穩壓器件：如78xx、79xx 系列三端穩壓器件是最常用的線性降壓型DC/DC 轉換器。單獨的元件可用萬用表測量各腳間電阻來粗略判別是否損壞，最好是接入電路中測量; 78系列輸出是正壓;79系列輸出是負壓。萬用表測量其輸出電壓就可以判斷其好壞了。（http://www用 途：用于電路的穩壓．輸出固定電壓，以防止電壓過高燒毀電路。類 別：三端穩壓器的通用產品有78系列（正電源）和79系列（負電源），輸出電壓由具體型號中的后面兩個數字代表；有5V，6V，8V，9V，10V，12V，15V，18V，24V等檔次；輸出電流以78（或79）后面加字母來區分L表示0.1；AM表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。使用注意事項：(VI)和(Vo)之間的關系，輸入/輸出之間要有2－3V及以上的電壓差。例:7805 該三端穩壓器的固定輸出電壓是5V，而輸入電壓至少大于7V。

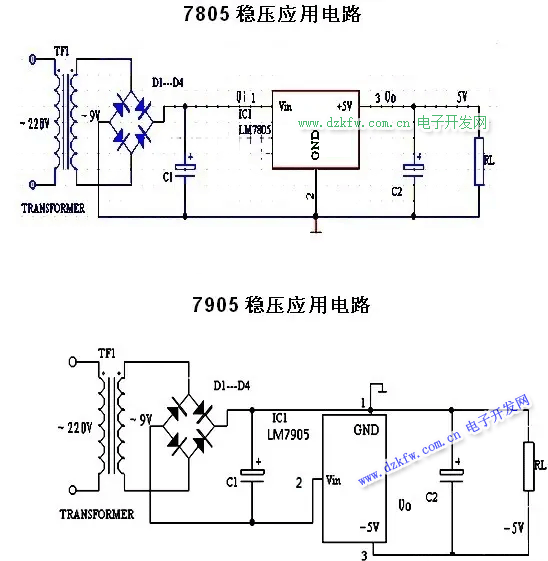

　　79系列7905，－5V，引腳：1—地、2—進、3—出。78系列7805，＋5V，引腳：1—進、2—地、3—出

　　13、集成電路：代號： IC 集成電路是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體。按其功能、結構的不同，可以分為模擬集成電路、數字集成電路和數/模混合集成電路三大類。外形如下

　　


　　芯片命名方式太多了，一般都是 字母+數字+字母：前面的字母是芯片廠商或是某個芯片系列的縮寫。中間的數字是功能型號。如：MC7805和LM7805，從7805上可以看出它們的功能都是輸出5V，只是廠家不一樣。后面的字母多半是封裝信息，要看廠商提供的資料才能知道具體字母代表什么封。引腳排列：有單列引腳、雙列引腳、四列引腳，引腳讀數從有“.”標示處讀起或放正型號數字對正自己，從下排腳讀起。

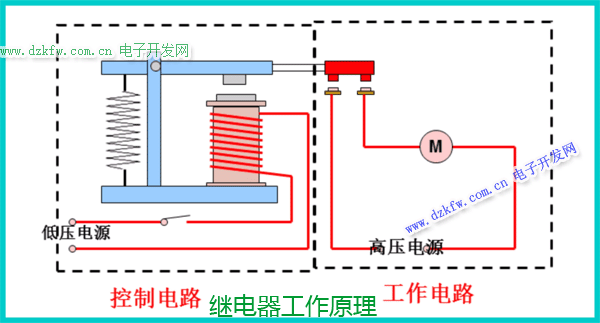

　　14、繼電器 代號：J

　　電磁繼電器KV是一種電子控制器件，一般由電磁鐵、銜鐵、彈簧片、觸點等組成；它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流.較低的電壓去控制較大電流.較高的電壓的一種電磁效應“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

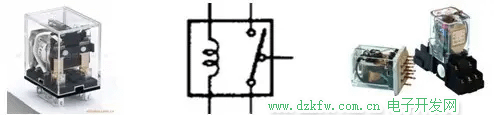

　　電磁 繼 電 器 形 狀：

　　


　　繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。用萬用表電阻檔測一下，有阻值的腳是線圈。

　　二、基本概念和基礎電路

　　1、基本概念

　　交流電：用“AC” 或“～”表示。也稱“交變電流”，簡稱“交流”。一般指大小和方向隨時間作周期性變化的電壓或電流。它的最基本的形式是正弦電流。交流電正弦波如下圖：

　　


　　三相交流電：由三個頻率相同、電勢振幅相等、相位差互差 120 °角的交流電路組成的電力系統，叫三相交流電。市電電網中，通常是四根線（稱為三相四線，其中有一條線為中性線）。這三根相線電壓變化的曲線為相同頻率的正弦波，位相互相錯開三分之一個周期。三線中每兩相線之間的電壓叫做“線電壓”為380V；大小為相電壓的1.73倍。這三根（火線）相線分別對接地線（中性線）的電壓叫做“相電壓”為220V，

　　母線的相序排列：（觀察者從設備正面所見）原則如下：從左到右排列時，左側為Ａ相，中間為Ｂ相，右側為Ｃ相。 從上到下排列時，上側為Ａ相，中間為Ｂ相，下側為Ｃ相。 從遠至近排列時，遠為Ａ相，中間為Ｂ相，近為Ｃ相。涂色：Ａ－黃色，Ｂ－綠色，Ｃ－紅色，中性線不接地紫色，正極－褚色，負極－蘭色，接地線－黑色。

　　直流電：用“DC”或“━”表示。是指方向和時間不作周期性變化的電流，但電流大小可能不固定，而產生波形。電荷從高電勢（＋）處流向低電勢處（－），所通過的電路稱直流電路，是由直流電源和電阻構成的閉合導電回路。直流電源有化學電池，燃料電池，溫差電池，太陽能電池，直流發電機等。

　　電流---用“I”表示。電流有兩個含義：第一，電流表示一種物理現象，即電荷有規則的運動就形成電流。第二，電流的大小用電流強度來表示，而電流強度是指在單位時間內通過導體截面積的電荷量，單位是安培（庫/秒），簡稱安，用大寫字母A表示。但電流強度平時人們多簡稱電流。所以電流又代表一個物理量，這是電流的第二個含義。常用單位：1A安=1000mA毫安

　　電壓---用“U”表示。電壓就是電場中某點到參考點之間的電位差。在電工領域，通常選電 路里的接地點為參考點。在電子電路里，常取機殼為參考點。單位：V（伏特）

　　頻率：用符號f表示。是表示交流電隨時間變化快慢的物理量。即交流電每秒鐘變化的次數叫頻率。它的單位為周／秒，也稱赫茲常用“Hz”表示，簡稱周或赫。例如市電是50周的交流電，其頻率即為f=50周／秒。對較高的頻率還可用兆周（MC）、千周（kC）和兆周（MC）作為頻率的單位。

　　1 MC =1 kC 1 kC=1000 C

　　周期：用符號T表示。交流電變化一次所需要的時間叫周期。周期的單位是秒；周期和頻率互為倒數，即：T=1/f

　　純電阻電路：是最簡單的一種交流電路。白熾燈、電爐、電烙鐵等的電路都可以看成是純電阻電路。

　　純電感電路：一個忽略了電阻的空心線圈和交流電流源組成的電路稱為“純電感電路”。

　　視在功率：在交流電路中，電流和電壓有效值的乘積叫做視在功率，即Ps=IU。它可用來表示用電器本身所容許的最大功率（即容量）。

　　有功功率----又叫平均功率。交流電的瞬時功率不是一個恒定值，功率在一個周期內的平均值叫做有功功率，它是指在電路中電阻部分所消耗的功率，以字母P表示，單位瓦特。

　　無功功率----在具有電感和電容的電路里，這些儲能元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量送還給電源。它們只是與電源進行能量交換，并沒有真正消耗能量。我們把與電源交換能量的速率的振幅值叫做無功功率。用字母Q表示。在交流電路中，電流、電壓的有效值與它們的相位差φ的正弦的乘積叫做無功功率，即Q = Iusinφ

　　功率因數----在直流電路里，電壓乘電流就是有功功率。但在交流電路里，電壓乘電流是視在功率，而能起到作功的一部分功率（即有功功率）將小于視在功率。有功功率與視在功率之比叫做功率因數，以COSφ表示。是反映電能利用率大小的物理量。

　　三相電功率：三相交流電的功率等于各相功率之和。在對稱負載的情形下，各相的電壓均為Uφ、相電流Iφ以及功率因數cosφ都相等。因此三相電路的平均功率可寫為：P =3UφIφcos。

　　負載---就是用電器。在電路中使用電能的各種設備統稱為負載。

　　電動勢----電路中因其他形式的能量轉換為電能所引起的電位差，叫做電動勢或者簡稱電勢。用字母E表示，單位為：伏特V。

　　擊穿---絕緣物質在電場的作用下發生劇烈放電或導電的現象叫擊穿。

　　導體-----能夠導電的物體叫導體。內部有很多可以自由移動的電子。如：銀、銅、鋁、石墨、鐵等金屬。

　　絕緣體-----不容易導電的物體叫絕緣體。內部電子被原子核束縛無法自由移動。如：橡膠、玻璃、陶瓷、塑料、干木頭等。半導體----電阻率界于金屬與絕緣材料之間導電性能處于導體與絕緣體之間的物體。如：鍺、硅、硒、氧化銅、砷化鎵、磷化鎵、硫化鎘、硫化鋅、氧化錳、鎵鋁砷、鎵砷磷等。電路------電路是電流所流經的路徑。也叫電子線路或稱電氣回路。最簡單的電路，是由電源、負載、導線、開關等元器件組成。由電氣設備和元器件（用電器），按一定方式聯接起來，為電荷流通提供了路徑的總體，也叫電子線路或稱電氣回路，簡稱網絡或回路。如電阻、電容、電感、二極管、三極管和開關等構成的網絡。開路----也叫斷路，因為電路中某一處因中斷，沒有導體連接，電流無法通過，導致電路中電流消失，一般對電路無損害。短路----電源不經過任何負載而直接由導線接通成閉合回路。易造成電路損壞、電源瞬間損壞、如溫度過高燒壞導線、電源，發生火災事故等。通路----能構成電流的流通，能形成閉合回路的路(也就是電流能從電源正極流出，再從負極流進)稱之為通路 通路是在電路中，處處連通的電路。

　　自感----當閉合回路中的電流發生變化時，則由這電流所產生的穿過回路本身磁通也發生變化，因此在回路中也將感應電動勢，這現象稱為自感現象，這種感應電動勢叫自感電動勢。

　　互感----如果有兩只線圈互相靠近，則其中第一只線圈中電流所產生的磁通有一部分與第二只線圈相環鏈。當第一線圈中電流發生變化時，則其與第二只線圈環鏈的磁通也發生變化，在第二只線圈中產生感應電動勢。這種現象叫做互感現象。

　　感抗----交流電流過具有電感的電路時，電感有阻礙交流電流過的作用，這種作用叫做感抗，以Lx表示，Lx=2πfL.

　　容抗----交流電流過具有電容的電路時，電容有阻礙交流電流過的作用，這種作用叫做容抗，以表示，Cx=1/12πfc。

　　電位--電位是電壓的一個特殊形式。在同一電路中，當選定不同的參考點，同一點的電位數值是不同的。

　　電導----物體傳導電流的本領叫做電導。在直流電路里，電導的數值就是電阻值的倒數，以字母ɡ表示，單位為歐姆。

　　電動勢----電路中因其他形式的能量轉換為電能所引起的電位差，叫做電動勢或者簡稱電勢。用字母E表示，單位為：伏特V

　　負載---就是用電器。在電路中使用電能的各種設備統稱為負載。

　　擊穿---絕緣物質在電場的作用下發生劇烈放電或導電的現象叫擊穿。

　　電氣連接--- 導體與導體之間直接提供電氣通路的連接(接觸電阻近于零)。

　　電感----自感與互感的統稱。

　　脈動電流----大小隨時間變化而方向不變的電流，叫做脈動電流。

　　振幅----交變電流在一個周期內出現的最大值叫振幅。

　　2、基礎電路

　　1、三極管放大電路的基本原理

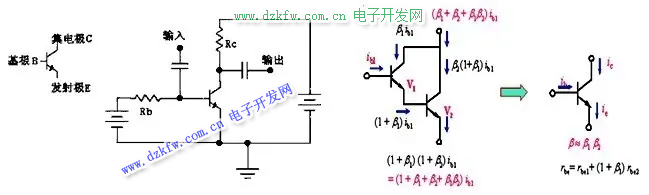

　　如下圖以NPN管為例，我們把從基極B流至發射極E的電流叫做基極電流Ib；把從集電極C流至發射極E的電流叫做集電極電流Ic。這兩個電流的方向都是流出發射極的，所以發射極E上就用了一個箭頭來表示電流的方向。

　　


　　三極管的放大作用就是：集電極電流受基極電流的控制（假設電源能夠提供給集電極足夠大的電流），并且基極電流很小的變化，會引起集電極電流很大的變化，且變化滿足一定的比例關系：集電極電流的變化量是基極電流變化量的β倍，即電流變化被放大了β倍，所以我們把β叫做三極管的放大倍數（β一般遠大于1，例如幾十，幾百）。如果我們將一個變化的小信號加到基極跟發射極之間，這就會引起基極電流Ib的變化，Ib的變化被放大后，導致了Ic很大的變化。如果集電極電流Ic是流過一個電阻R的，那么根據電壓計算公式U=R*I可以算得，這電阻上電壓就會發生很大的變化。我們將這個電阻上的電壓取出來，就得到了放大后的電壓信號了。

　　三極管在實際的放大電路中使用時，還需要加合適的偏置電路。這有幾個原因。首先是由于三極管BE結的非線性（相當于一個二極管），基極電流必須在輸入電壓大到一定程度后才能產生（對于硅管，常取0.7V）。當基極與發射極之間的電壓小于0.7V時，基極電流就可以認為是0。但實際中要放大的信號往往遠比0.7V要小，如果不加偏置的話，這么小的信號就不足以引起基極電流的改變（因為小于0.7V時，基極電流都是0）。如果我們事先在三極管的基極上加上一個合適的電流（叫做偏置電流，上圖中那個電阻Rb就是用來提供這個電流的，所以它被叫做基極偏置電阻），那么當一個小信號跟這個偏置電流疊加在一起時，小信號就會導致基極電流的變化，而基極電流的變化，就會被放大并在集電極上輸出。
另一個原因就是輸出信號范圍的要求，如果沒有加偏置，那么只有對那些增加的一部份信號放大，而對減小的信號無效（因為沒有偏置時集電極電流為0，不能再減小了）。而加上偏置，事先讓集電極有一定的電流，當輸入的基極電流變小時，集電極電流就可以減小；當輸入的基極電流增大時，集電極電流就增大。這樣減小的信號和增大的信號都可以被放大了。

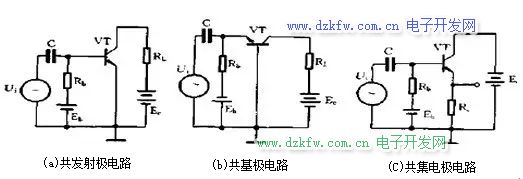

　　三極管的三種（組態）放大形式

　　三極管作放大器使用時，有兩個電極作為信號的輸入端子，有兩個電極作為信號的輸出端子，必須有一個電極同時是輸入和輸出信號的公共端。按這個公共端不同選擇，有共基極、共發射極、共集電極放大電路。如下圖示：

　　


　　共基極放大電路：電壓、電流放大能力小，輸入阻抗低輸出阻抗高，主要應用于高頻放大、振蕩和阻抗匹配電路。

　　共發射極放大電路：電壓放大增益大，輸入輸出阻抗中等，廣泛應用于放大器電路。

　　共集電極放大電路：電流放大增益大，電壓放大增益小；輸入阻抗高輸出阻抗低，可用作阻抗匹配電路。

　　

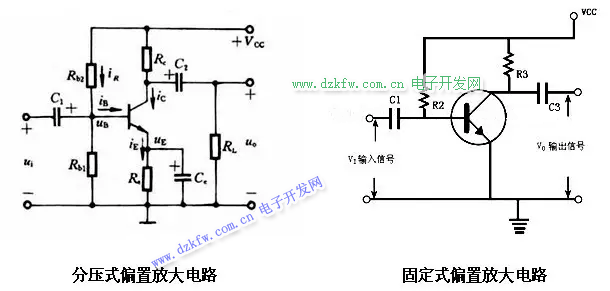

　　偏 置 放 大 電 路

　　放大電路具有放大和反相的作用，而靜態工作點的設置對放大電路的正常工作又具有極其重要的影響，可調節上偏置電阻Rb2來改變靜態工作點。

　　


　　RL---負載電阻；Vcc---工作電源；Vi---輸入信號；Vo---輸出信號；BG----放大管起放大作用。

　　Rb2---上偏置電阻；作用是為放大管BG的基極提供偏置電源，調節Rb2可以改變靜態工作點。

　　Rb1---下偏置電阻；作用是與Rb2分壓來穩定BG的工作點。使BG在溫度變化時，基極電壓保持穩定從而地穩定工作。

　　Rc---集電極電阻；作用是為BG的集電極供電，阻值大BG的電壓放大倍數大、電流放大倍數小；阻值小BG的電壓放大倍數小、電流放大倍數大。

　　Re---發射極電阻；實際上是一個直流負反饋電阻；作用是在溫度變化時使BG能地穩定工作。

　　


　　直流負反饋工作過程：

　　當BG溫度上升時：Ic↑--Vc↓--Ie↑--Ve↑，這時Vb不變，基極與發射極之間的偏置電壓Vbe↓--Ib↓--Ic↓--Vc↑使BG能地穩定工作。

　　當BG溫度下降時：Ic↓--Vc↑--Ie↓--Ve↓，這時Vb不變，基極與發射極之間的偏置電壓Vbe↑-- Ib↑--Ic↑--Vc↓使BG能地穩定工作。

　　C1、C2---是輸入耦合電容和輸出耦合電容；作用是通過隔直通交的作用，為交流信號提供通路，并隔斷前后級之間的直流電。用PNP管時電容極性要接相反。

　　C3---發射極旁路電容；作用是把發射極輸出的交流信號旁路落地，防止產生交流負反饋作用，降低了BG的增益。

　　交流負反饋工作過程：

　　當BG正信號輸入時Ve↑，這時Vb不變，基極與發射極之間的偏置電壓Vbe↓--Ib↓--Ic↓--Vc↑降低了BG的增益。

　　當BG負信號輸入時Ve↓，這時Vb不變，基極與發射極之間的偏置電壓Vbe↑-Ib↑--Ic↑--Vc↓降低了BG的增益。

　　將發射極電阻Re1和Re2合二而一，成為一個電阻Re，如圖（c）所示，則在差模信號作用下Re中的電流變化為零，即Re對差模信號無反饋作用（相當于短路），因此大大提高了對差模信號的放大能力.

　　為了簡化電路，便于調節Q點，也為了使電源與信號源能夠“共地”，就產生了如圖（d）所示的典型差分放大電路電。

　　差分放大電路電壓放大能力只相當于單管共射極放大電路。差分放大電路是以犧牲一只管子的放大倍數為代價，換取了低溫漂的效果。

　　2、電 源 整 流 電 路

　　電力網供給用戶的是交流電，而各種無線電裝置需要用直流電。整流，就是把交流電變為直流電的過程。利用具有單向導電特性的器件，可以把方向和大小交變的電流經過變壓、整流、濾波和穩壓四個過程變換為直流電。下面介紹利用晶體二極管組成的各種整流電路。

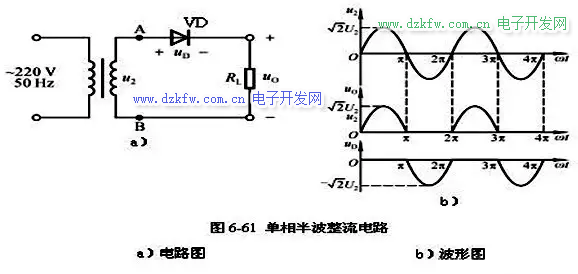

　　1、半波整流電路：是一種最簡單的整流電路。它由電源變壓器T、整流二極管D 和電阻性負載RL組成。變壓器把市電電壓（多為220伏）變換為所需要的交變電壓U2，D 再把交流電變換為脈動直流電。

　　


　　利用整流二極管D的單向導電性，將大小和方向都隨時間變化的工頻交流電變換成單方向的脈動直流電的過程稱為整流。

　　整流工作原理：

　　正半周u2瞬時極性上(+)，下(-)，D正偏導通，二極管和負載上有電流流過。負半周u2瞬時極性上(-)，下(+)，VD反偏截止，負載上得不到電流。負載RL上電壓和電流波形為u2的半個周期，故稱半波整流電路。 只適用于小電流整流電路、充電使用。

　　2、波整流電路

　　變壓器中心抽頭式單相全波整流電路如圖1.2.2所示。V1、V2為性能相同的整流二極管,V1的陽極連接A點，V2的陽極連接B點；T為電源變壓器，作用是產生大小相等而相位相反的v2a和v2b。

　　2．工作原理

　　設v1為正半周時，圖中A端為正，B端為負，則A端電位高于中心抽頭C處電位，且C處電位又高于B端電位。二極管V1導通，V2截止，電流iV1自A端經二極管V1自上而下流過RL到變壓器中心抽頭C處；當v1為負半周時，B端為正、A端為負，則B端電位高于中心抽頭C處電位，且C處電位又高于A端電位。二極管V2導通，V1截止，電流iV2自B端經二極管V2，也自上而下流過負載RL到C處，iV1和iV2疊加形成全波脈動直流電流iL，在RL兩端產生全波脈動直流電壓vL。

　　


　　可見，在整個v1周期內，流過二極管的電流iV1、iV2疊加形成全波脈動直流電流iL，于是RL兩端產生全波脈動直流電壓vL。故電路稱為全波整流電路。。

　　全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓e2

　　這種電路中，每只整流二極管承受的最大反向電壓，是變壓器次級電壓最大值的兩倍，因此需用能承受較高電壓的二極管。

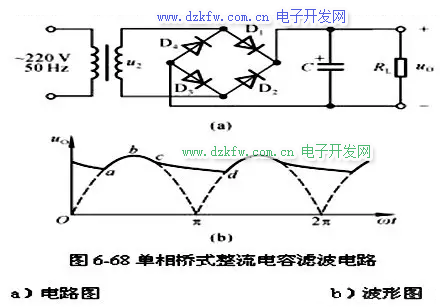

　　3、橋式整流電路

　　橋式整流電路是使用最多的一種整流電路。這種電路，只要增加兩只二極管口連接成'橋'式結構，便具有全波整流電路的優點，而同時在一定程度上克服了它的缺點。

　　橋式整流電路的工作原理如下：e2為正半周時，對D1、D3和方向電壓，Dl，D3導通；對D2、D4加反向電壓，D2、D4截止。電路中構成e2、Dl、Rfz 、D3通電回路，在Rfz ，上形成上正下負的半波整洗電壓，e2為負半周時，對D2、D4加正向電壓，D2、D4導通；對D1、D3加反向電壓，D1、D3截止。電路中構成e2、D2、Rfz、D4通電回路，同樣在Rfz 上形成上正下負的另外半波的整流電壓。如此重復下去，結果在Rfz ，上便得到全波整流電壓。其波形圖和全波整流波形圖是一樣的。從圖5-6中還不難看出，橋式電路中每只二極管承受的反向電壓等于變壓器次級電壓的最大值，比全波整流電路小一半！

　　目前，小功率橋式整流電路的四只整流二極管，被接成橋路后封裝成一個整流器件，稱'硅橋'或'橋堆'。

　　

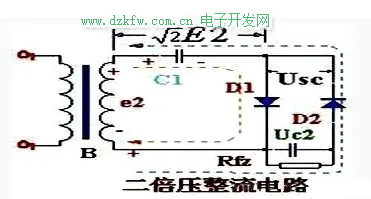

　　4、倍壓整流電路

　　在一些需用高電壓、小電流的地方，常常使用倍壓整流電路。倍壓整流，可以把較低的交流電壓，用耐壓較低的整流二極管和電容器，“整”出一個較高的直流電壓。倍壓整流電路一般按輸出電壓是輸入電壓的多少倍，分為二倍壓、三倍壓與多倍壓整流電路。

　　電路由變壓器B、兩個整流 二極管D1、D2及兩個電容器C1、C2組成。其工作原理如下：

　　


　　e2正半周（上正下負）時，二極管D1導通，D2截止，電流經過D1對C1充電，將電容Cl上的電壓充到接近e2的峰值√2E2 ，并基本保持不變。e2為負半周（上負下正）時，二極管D2導通，Dl截止。此時，Cl上的電壓Uc1＝√2E2與電源電壓e2串聯相加，電流經D2對電容C2充電，充電電壓Uc2＝e2峰值＋1．2E2≈ 2√2E2。如此反復充電，C2上的電壓就基本上是2√2E2 了。它的值是變壓器電級電壓的二倍，所以叫做二倍壓整流電路。

　　

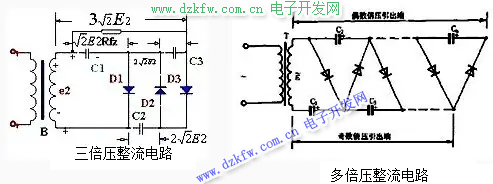

　　5、 三倍壓整流電路

　　在二倍壓整流電路的基礎上，再加一個整流二極管D3和－個濾波電容器C3，就可以組成三倍壓整流電路，三倍壓整流電路的工作原理是：在e2的第一個半周和第二個半周與二倍壓整流電路相同，即C1上的電壓被充電到接 ，C2上的電壓被充電到接近 。當第三個半周時，D1、D3導通，D2截止，電流除經D1給C1充電外，又經D3給C3充電， C3上的充電電壓Uc3=e2峰值＋Uc2一Uc1≈ 這樣，在RFZ，，上就可以輸出直流電壓Usc＝Uc1i＋Uc3≈ ＋ ＝3√2 E。，實現三倍壓整流。

　　


　　在實際電路中，負載上的電壓Ufz≈3x1.2E2整流二極管D3所承妥的最高反向電壓也是 電容器上的直流電壓為 。

　　照這樣辦法，增加多個二極管和相同數量的電容器，既可以組成多倍壓整流電路，見圖三倍壓整流電路。當n為奇數時，輸出電壓從上端取出：當n為偶數時，輸出電壓從下端取出。

　　必須說明，倍壓整流電路只能在負載較輕（即Rfz較大。輸出電流較小）的情況下工作，否則輸出電壓會降低。倍壓越高的整疏電路，這種因負載電流增大影響輸出電壓下降的情況越明顯。

　　用于倍壓整流電路的二極管，其最高反向電壓應大于 。可用高壓硅整流堆，其系列型號為2DL。如2DL2／0．2，表示最高反向電壓為2千伏，整流電流平均值為200毫安。倍壓整流電路使用的電容器容量比較小，不用電解電容器。電容器的耐壓值要大于1．5x ，在使用上才安全可靠。

　　3、直流穩壓電路

　　穩壓電路

　　后向調整電路（穩壓電路）輸送一個不穩定的脈動的直流電壓ui。因ui或穩壓電路輸出電流 I0的變動而引起輸出電壓u0變化時,調整電路使u0保持原值或者只有極小的變動。調整電路中的調整管工作在線性放大區的稱為線性電源，工作在非線性區的則稱為開關電源。線性電源分為簡單穩壓電路、并聯穩壓電路、串聯穩壓電路和集成化穩壓電路。

　　

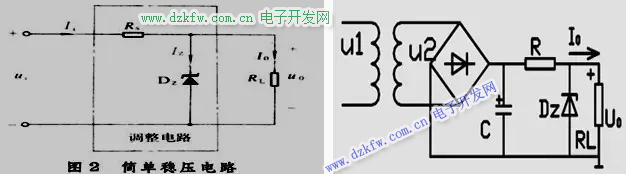

　　簡單穩壓電路

　　圖2為簡單穩壓電路,由限流電阻 Rs和穩壓二極管Dz組成。輸出端輸出穩壓電壓。當輸入電壓ui或輸出電流I0在一定范圍內升高或降低時,具有穩壓特性的Dz上的電壓 。

　　

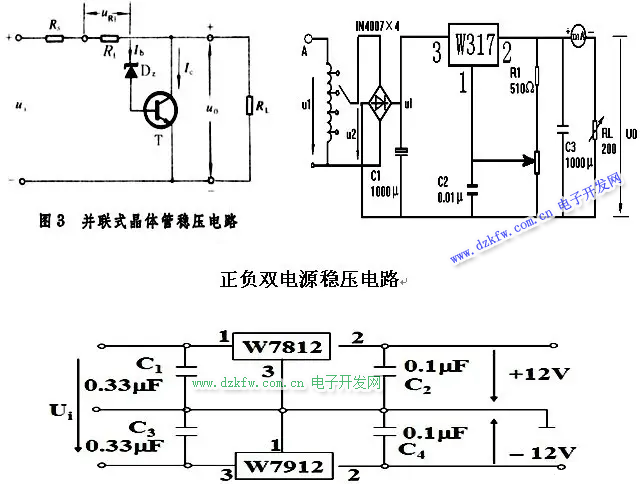

　　晶體管穩壓電路。

　　負載電阻RL與調整管T相并聯。當輸入電壓ui升高時，通過穩壓管注入調整管基極的電流Ib增大，Ic和ur1≈IcR1也隨之增加，輸出電壓u0仍然穩定不變。

　　這種穩壓電路由于用作調整管的晶體管 T兼有放大作用，穩壓性能有所提高，線路也不復雜，但性能仍不理想，實際上應用較少。

　　


　　


　　LM317是可調節三端正電壓穩壓器，在輸出電壓范圍1.2伏到37伏時能夠提供超過1.5安的電流。R2/R1的比值范圍只能是0—28.6；317系列穩壓塊的型號很多：例如LM317HVH、W317L 、LM317HVA、LM317HVK等 。
