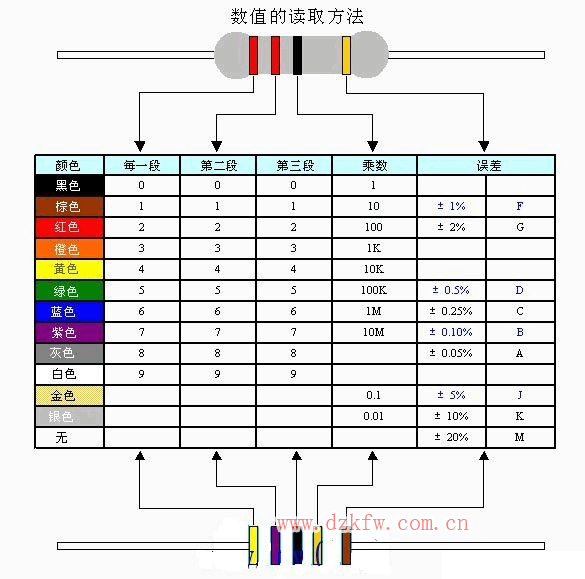

會員注冊在電阻器上，不同的顏色代表不同的標稱值和偏差色標法可以分為：色環法和色點法。其中，最常用的是色環法。
色環電阻器中，根據色環的環數多少，又分為四色環表示法和五色環表示法。
一、四色環電阻：
對于有四個色環標志的電阻，讀出阻值的方法為：以第一環為十位數，第二環為個位數，再乘以第三環所表示的倍率（10的乘方數），單位是Ω，第四環表示該電阻的誤差范圍。
舉例說明：某一電阻在電阻體的一端標以四個色環，電阻的色標是由左向右排列的，分別為紅、紫、銀，那么它的電阻值為27000Ω，誤差為10%。
二、五色環電阻：
對于有五個色環標志的電阻，讀出阻值的方法為：以第一環為百位數，第二環為十位數，第三環為個位數，再乘以第四環所表示的倍率（10的乘方數），單位是Ω，第五環表示該電阻的誤差范圍。
舉例說明：高精密度的電阻器通常采用五個色環標志來表示，電阻色標由左向右排列，分別為棕、紫、綠、金、棕，表示阻值和誤差分別為17.5Ω、±1%。
在識別色環電阻器時，要注意以下幾點：
１、色環表中的標稱阻值單位為Ω。
２、當允許偏差為±20%時，表示允許偏差的這條色環為電阻本色，此時，四條色環的電阻便只有三條了，一定要注意這一點。
３、對于一些功率大的色環電阻器，在其外表將顯示出它的功率，圖示色環電阻表面上的數字2表示為此電阻的功率為2W。
