會員注冊在電子設備中，有一種元器件是必須會用到的，那就是電阻，它在電路板上會起到很重要的作用。接下來電子之家就給大家介紹什么是采樣電阻，電流采樣電阻有什么特點?
電流采樣電阻
采樣電阻，取樣電阻
采樣電阻是電流采樣和對電壓采樣。對電流采樣則串聯一個阻值較小的電阻，對電壓采樣則并聯一個阻值較大的電阻。此類電阻，是按照產品使用的功能來劃分電阻。取樣電阻功能上就是做為參考，常用在反饋電路里，以穩壓電源電路為例，為使輸出的電壓保持恒定狀態，要從輸出電壓取一部分電壓做參考(常用取樣電阻的形式)，如果輸出高了，輸入端就自動降低電壓，使輸出減少;若輸出低了，則輸入端就自動升高電壓，使輸出升高。一般使用在電源產品，或者電子，數碼，機電產品的電源部分，功能強大。在眾多電子產品上均常看到取樣電阻。

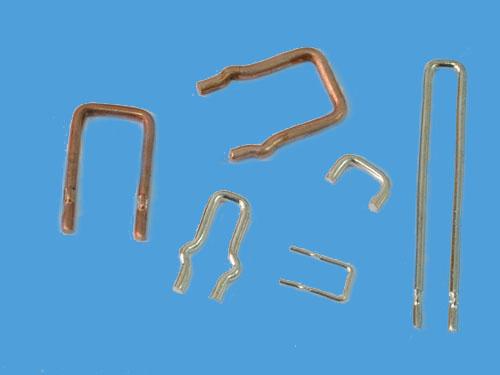

電流采樣電阻
電流采樣電阻的作用
電流采樣電阻一般根據具體線路板的要求，分為插件電阻、貼片電阻。采樣電阻，阻值低，精密度高，一般在阻值精密度在±1%以內，更高要求的用途時會采用0.01%精度的電阻。國內工廠生產的大部分都是以康銅、錳銅為材質的插件電阻，但是，廣大的用戶更需要的是貼片的高精密電阻來實現取樣功能，這是為了滿足產品小型化產品生產的自動化的要求。能夠生產在低溫度系數，高精密度，超低阻值上做到滿足用戶要求電阻的廠商并不多見。
一般采樣電阻的阻值會選在1歐姆以下，屬于毫歐級無感電阻，但是部分電阻，有個采樣電壓等要求，必須選擇大阻值電阻，但是這樣電阻基數大，產生的誤差大。這種情況下，需要選擇高精度的無感電阻(可到0.01%精度，即萬分之一精度)，這樣就可以讓采樣出來的數據非常可信。貼片超低阻值電阻(0.0005歐姆，2毫歐，3毫歐，10毫歐等)，貼片合金電阻，大功率電阻(20W,30W,35W,50W,100W)等產品，溫度系數可達到正負5PPM。
通過電子之家的介紹，相信大家已經知道了什么是采樣電阻。電流采樣電阻最大的特點，就是阻值低和精密度高。
