電壓跟隨器電路圖與比例放大器電路圖區別

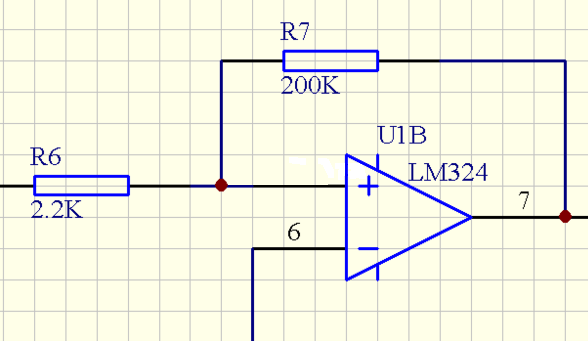

信號經過電阻R6到運放5腳輸入，LM324的7腳輸出。6腳接的2.5V。請分析這是個什么作用的電路!
首先，這個電路加入了正反饋環路，輸出電壓與輸入電壓不成比例，明顯不是比例放大器。電壓跟隨器是電壓1:1或說是1倍的比例放大器，所以這個也不是電壓跟隨器。電壓比較器一般是指有一個電壓臨界點的電路，輸入信號電壓高于或低于這個點，輸出就反轉。而這個電路中正反饋的存在使它不同于一般的電壓比較器，它是施密特觸發器。施密特觸發電路是一種波形整形電路，具有回差電壓特性，能將邊沿變化緩慢的電壓波形整形為邊沿陡峭的矩形脈沖。不同于比較器，施密特觸發電路有兩個臨界電壓(或稱閾值)且形成一個滯后區，可以防止在滯后范圍內之噪聲干擾電路的正常工作。當任何波形的信號進入電路時，由于正反饋的作用，使輸出在正、負飽和之間跳動，產生方波或脈波輸出。
這個是比較器電路。區分比例放大還是比較器，關鍵就看，在運放的反相輸入端與輸出端之間有沒有反饋回路(通常是一個電阻)，當存在這個反饋回路的時候，就會引入電壓負反饋使得運放工作在線性區，也就是比例放大狀態。
你現在的電路，是用同相輸入端與輸出端相連，這樣引入的是正反饋，也就是運放工作于非線性區，處于電壓比較器的狀態。
