會員注冊開關穩壓器是穩壓器的一種，它使用輸出級，重復切換“開”和“關”狀態，與能量存貯元件（電容器和感應器）一起產生輸出電壓。它的穩壓是根據輸出電壓的回饋來調整切換。在固定頻率的穩壓器中，通過調整開關電壓的脈沖寬度 - 這就是所謂的 PWM 控制。在柙控振蕩器或脈沖模式穩壓器中，開關脈沖的寬度和頻率保持?定，但是，輸出開關的“開”或“關”由反饋控制。
根據開關和能量存貯部件的排列，產生的輸出電壓可以大于或小于輸入電壓，并且可以用一個穩壓器產生多個輸出電壓。在大多數情況下，在同樣的輸入電壓和輸出電壓要求下，Buck（降壓）開關穩壓器比線性穩壓器轉換電源的效率更高。

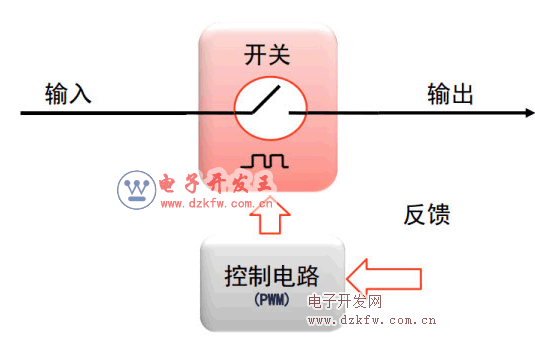

開關穩壓器實現穩壓，就是需要控制系統(負反饋)，當電壓上升的時候通過負反饋把它降低，當電壓下降的時候就把它升上去，這樣形成了一個控制的環路。 控制電路會周期的打開和關斷開關實現穩壓，當然高頻的脈沖切換需要儲能元件（電容和電感）來保持平穩的輸出電壓。

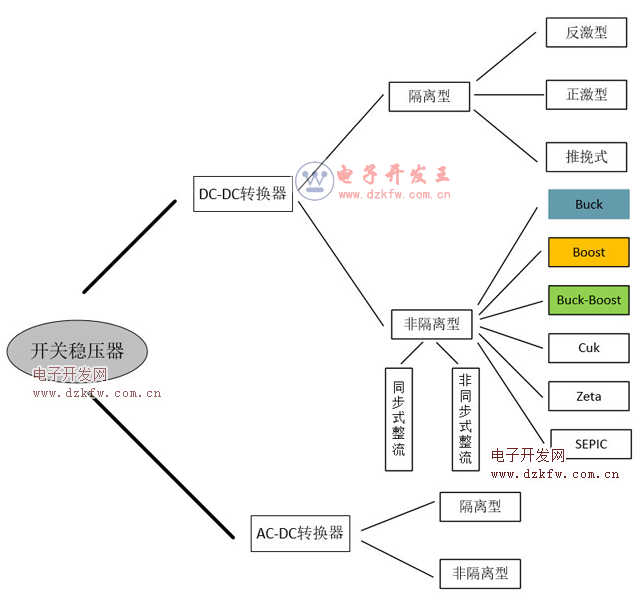

根據不同分類方式，可以分為以下幾種：
本系列重點介紹非隔離型DC-DC穩壓器，其中Buck、Boost、Buck-Boost這三種拓撲在硬件電源設計中占有很大一部分比例，會著重介紹這三種。
