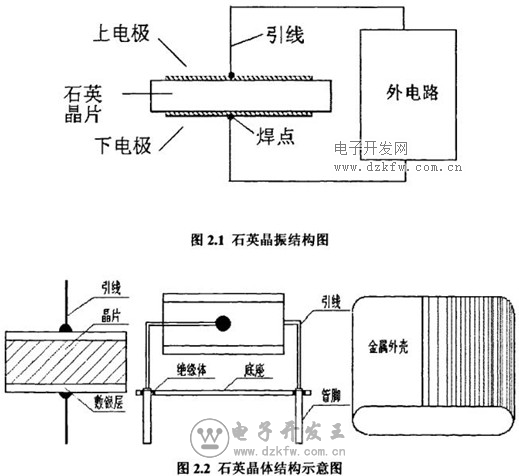

會員注冊石英晶體諧振器是利用石英晶體的壓電效應制成的一種諧振器件,其基本結構為:從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片,它可以是正方形、矩形或圓形等),在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊根引線接到管腳上,再加上封裝外殼就構成了石英晶體振蕩器,簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的。圖2.1是石英晶振結構圖。圖2.2是一種金屬外殼封裝的石英晶體結構示意圖。
壓電效應
若在石英晶振的兩個電極上加一電場,晶片就會產生機械變形。反之,若在晶片的兩側施加機械壓力,則在晶片相應的方向上將產生電場,這種物理現象稱為壓電效應。如果在晶片的兩極上加交變電壓,晶片就會產生機械振動,同時晶片的機械振動又會產生交變電場。
在一般情況下,晶片機械振動的振幅和交變電場的振幅非常微小,但當外加交變電壓的頻率為某一特定值時,振幅明顯加大, 比其他頻率下的振幅大得多,這種現象稱為壓電諧振,它與LC回路的諧振現象十分相似。它的貼片晶振諧振頻率與晶片的切割方向、幾何形狀、尺寸等有關。
