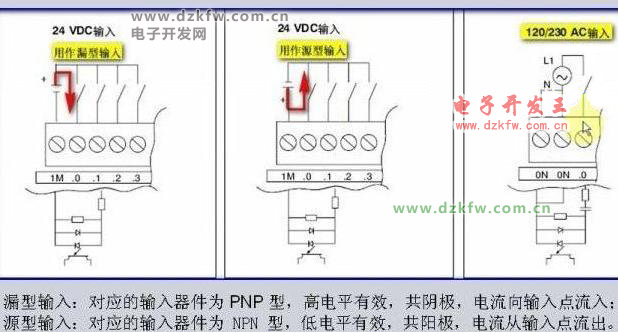

會員注冊我們知道接近開關類型有NPN型和PNP型兩種，對于PNP型的接近開關它的輸出信號是高電平有效，也就是說當有檢測物體靠近它時，其信號輸出端就會有輸出一個高電平；當檢測物體遠離接近開關時，它的信號輸出端就會恢復到低電平。而對于NPN型接近開關它的輸出信號是低電平有效，因此我們就知道，我們平時所用的接近開關是屬于開關型的，也就是說接近開關在工作時要么輸出的是高電平，要么輸出的是低電平。

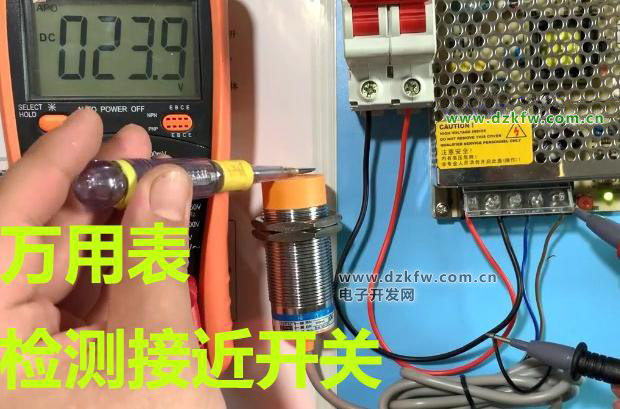

我在平時檢測接近開關時的做法是先給接近開關通上24V直流電，用所要檢測的物體靠近和遠離接近開關，然后再用萬用表的電壓檔測量接近開關信號輸出端，如果是指針萬用表，看它的指針是不是有偏轉；如果是數字萬用表看看有沒有高低電壓的轉換，如果有說明接近開關是好的，如果萬用表顯示的電壓數值很穩定，就說明接近開關已經損壞不能用了，顯示效果如下圖所示。

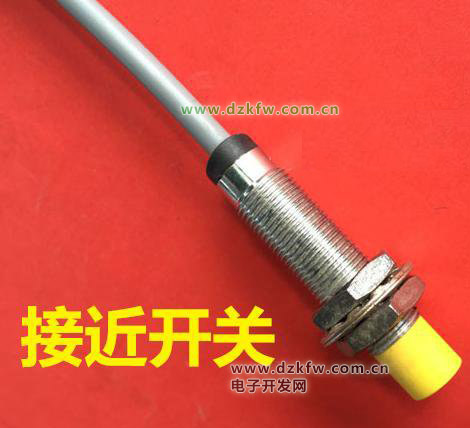

我在平時用萬用表檢測接近開關主要是檢測它在電路工作中所輸出的電壓信號；另一種是在斷電情況下測量接近開關信號輸出端和電源接線端的阻值情況。我們常用的接近開關一般分為NPN型的和PNP型的，因此用萬用表檢測它的輸出電壓時要注意分清楚接近開關的三根線的性質，我們常見接近開關有三根線，它們分別是棕色線、藍色線和黑色線，其中棕色線接直流24V電源正極；藍色線接24V電源負極；黑色線是接近開關信號輸出線。
不用萬用表檢測接近開關
我在安裝調試光機電設備時常常不用萬用表也可以檢測接近開關的好壞，我們知道接近開關種類有好幾種，比如在光機電設備中有電感類的接近開關、電容類的接近開關、光電式的接近開關等等，有四五種之多。因為不同的接近開關只能對相應材質的物體感應出信號，比如在光機電物料分揀設備中，電感類接近開關只對金屬物體能感應出信號，我們可以拿出一個金屬工件放在電感式接近開關下面，這時可以觀察電感類接近開關輸出信號與PLC相應的輸出端子是否有信號，如果感應出信號，PLC相應的輸入端子指示燈會被點亮，然后再將金屬工件移開，看看PLC相應的輸入端子信號是不是消失了。

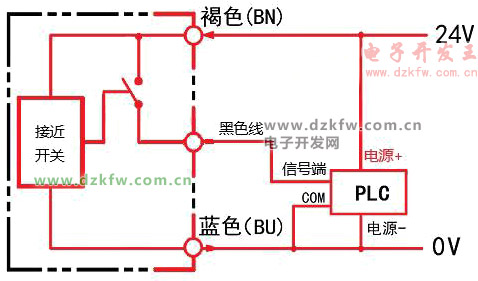

它們的接線方法是棕色線接PLC直流電源24V“+”端子，藍色線接PLC的0V端子，黑色線接PLC相應的輸入端子，如下圖所示。對于像光電式的接近開關，我們可以在它的下面放置黑色工件和白色工件，看看PLC相應的輸入端子有沒有信號。我在工作中就是通過這種辦法，不用萬用表就可以檢測接近開關了。
plc與接近開關的接法原理圖解
