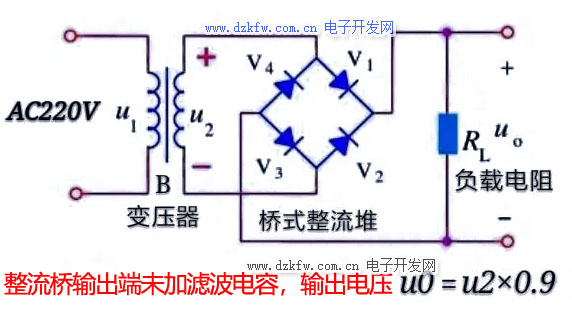

會員注冊整流橋輸出電壓是多少？ASEMI整流橋KBU610怎么算輸出電壓？對于單相橋式整流電路，其按照下圖所示。
負載兩端的直流電壓RL：u0 = u2×0.9； 直流電流RL = u0 / RL = 0.9u2 / RL; 橋式整流二極管可以承受的最大反向電壓Uam =√2×u2； 其中，u2是變壓器的次級交流電動勢的有效值。 流經橋式整流二極管的每個二極管的電流為負載電阻Iz / 2。橋式整流堆整流電路的效率與全波整流器電路的效率相同，均為0.9u2。

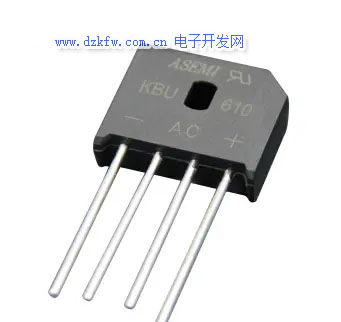

型號：KBU610
電性參數：6A，1000V
芯片材質：GPP
正向電流(Io)：6A
芯片個數：4
正向電壓(VF)：1.02V
芯片尺寸：88MIL
浪涌電流Ifsm：300A
是否進口：
漏電流(Ir)：5UA
工作溫度：-50~150
恢復時間(Trr)：500NS
引線數量：4
ASEMI整流橋KBU610怎么算輸出電壓？沒有加濾波電容，全橋整流后的輸出電壓為：交流輸入電壓有效值的0.9倍。即：220 X 0.9 =198V
有加濾波電容和沒加濾波電容的整流橋，怎么算輸出電壓？
整流橋的輸入和輸出不是從外形上看出來的，是要具體到所在的電路的。比如輸入220交流電，經過整流橋輸出電壓大約為0.9倍的交流電壓，也就是約200V，這是沒接濾波電容時的直流電壓有效值，輸出為輸入交流電壓的0.9倍。
而接了合適的濾波電容之后，濾波輸出的空載直流電壓為輸入交流電壓的√2倍，也就是約1.4倍。
（如果再加電容濾波應是：交流輸入電壓的有效值的1.2倍。即：220 X 1.2 =220+44=264伏）
以上就是關于整流橋輸出電壓是多少，ASEMI整流橋KBU610怎么算輸出電壓的全部內容。
