會員注冊共模電感在日常使用中可以起到防EMC的作用，非常廣泛，在工業生產場景的控制器上會經常使用，可以使用在電源方面，也可以使用的通信電路的抗EMC方面。下面整理了一下相關的資料，希望能對大家的設計起到幫助作用。
1、共模電感

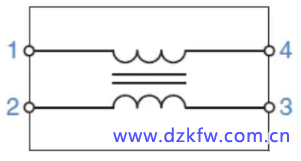

(Common mode Choke)，也叫共模扼流圈，共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘枱o影響。
2、性能特點
具有極高的初始導磁率，在地磁場 下具有大的阻抗和插入損耗，對若干擾具有極好的抑制作用，在較寬的頻率范圍內呈現出無共振插入損耗特性。l 高初始導磁率：是鐵氧體的5-20倍，因而具有更大的插入損耗，對傳導干擾的抑制作用遠大于鐵氧體。l 高飽和磁感應強度
：比鐵氧體高2-3倍。在電流強干擾的場合不易磁化到飽和。l 卓越的溫度穩定性：較高的居里溫度，在有較大溫度波動的情況下，合金的性能變化率明顯低于鐵氧體，具有優良的穩定性，而且性能的變化接近于線性。l 靈活的頻率特性：而且更加靈活地通過調整工藝來得到所需要的頻率特性。通過不同的制造工藝，配合適當?shù)木�圈炸熟可以得到不同的阻抗特性，滿足不同波段的濾波要求，使其阻抗值大大高于鐵氧體。
3、共模電感的工作原理

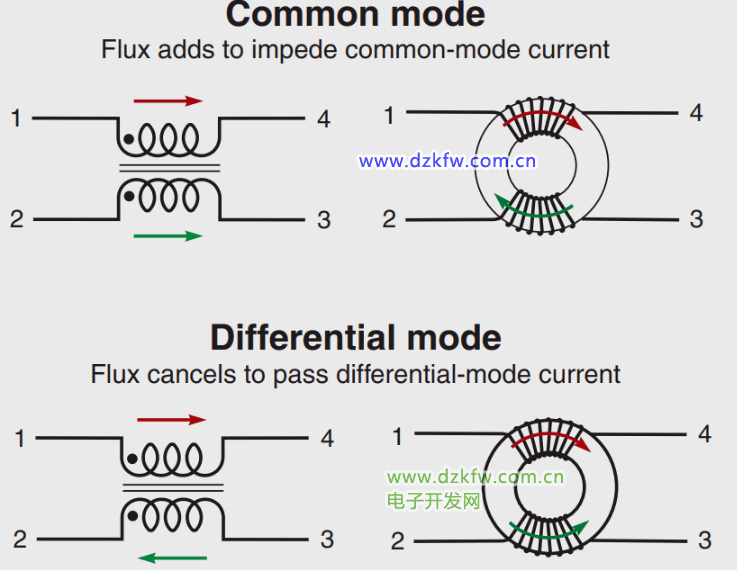

根據右手螺旋定理，當差模電流流過共模電感線圈時，產生2個相互抵消的磁場；當共模電流流過共模線圈時，產生2個相互增強的磁場，使整個線圈阻抗變高，衰減共模電流。

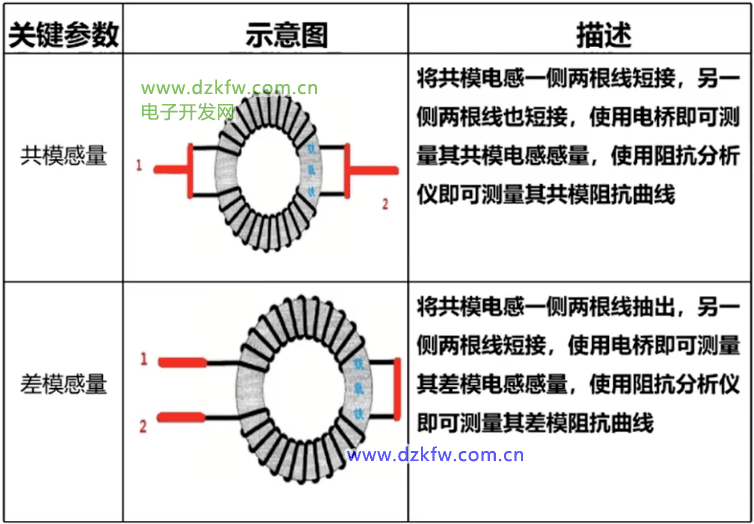

共模電感是可以測量的，測量的方法如下：
4、共模檔案的制作

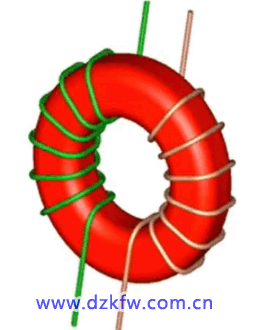

4.1. 雙芯并繞(Bifilar)--對稱性高，差模阻抗相對較小
4. 2組線圈分別繞（Sectional）--對稱性低，差模阻抗相對較大
應用范圍：

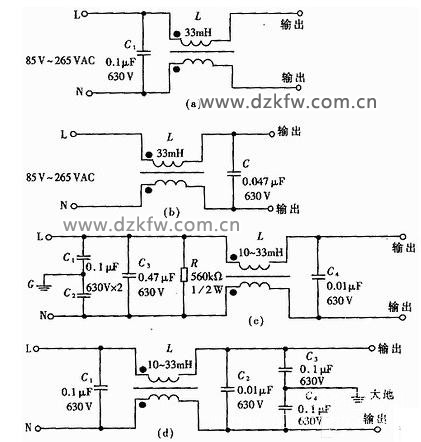

電網共模干擾濾除

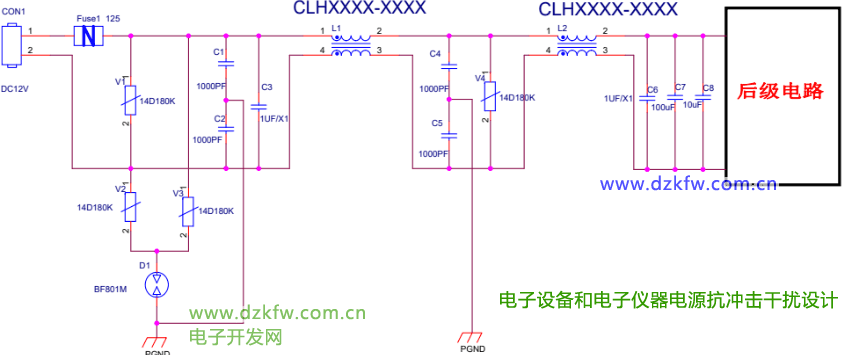

電子設備和電子儀器電源抗沖擊干擾設計
共模電感除了在電源系統中使用之外，還可以在通信電路中使用，比如下圖：在CAN總線和RS485總線中的使用：

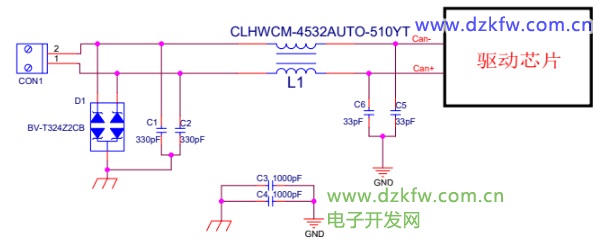

CAN總線使用原理圖

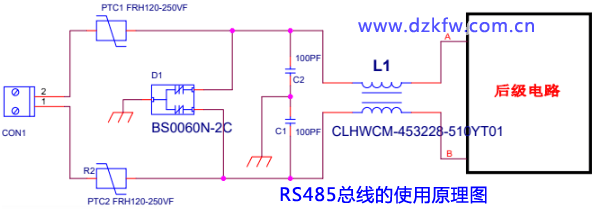

RS485總線的使用原理圖
