會員注冊遠程家電遙控器

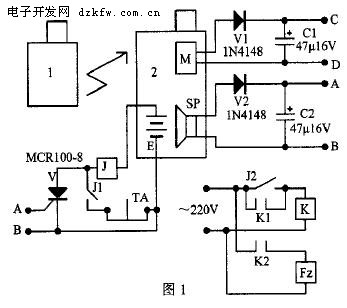

電路見圖1。由圖1可以看出，主叫手機1或辦公室的電話機撥打被叫手機2，被叫手機振鈴，我們就取它的振鈴信號作為本電路的啟動信號。這個振鈴信號既可取自被叫手機的聽筒喇叭SP兩端A、B點，又可取自手機中振動電機M的電源兩端C、D點，本文取自聽筒喇叭兩端。當被叫手機振鈴后，經二極管V2整流電容C2濾波后驅動可控硅V導通，繼電器J得電吸合，它的一對常開接點J1閉合，實現自保持。同時另一對常開接點J2閉合，接通交流接觸器線圈220V電源，接觸器K得電吸合，其常開觸頭K1閉合，實現自保持，同時另一對常開觸頭K2閉合，接通家用電器F2電源，實現被遙控家電工作。增加接觸器的目的是可遙控大功率的家電。如電取暖器、電飯鍋、空調等。這些電器在下班前15分鐘遙控接通電源，回家后就可以使用，節省午休時間。若遙控的是小功率的家電，如電燈等，則不需要加裝交流接觸器，直接用本電路的繼電器常開接點J2即可。要想切斷被遙控家電的電源，只要按下本電路的停止按鈕TA電路即可復位。
因?yàn)楸倦娐啡〉氖鞘謾C(jī)的振鈴信號，所以只要被叫手機振鈴幾秒鐘．就可以觸發可控硅V導通，此時主叫手機可以關閉，停止呼叫，被叫手機并不接聽，故主叫和被叫手機雙方都不收費。本電路的電源既可取自手機中的電池E，也可以用手機充電器做電源。如果用手機電池做電路電源時，電池電壓應是6V的，因電路繼電器是6V的，否則用充電器做電源。
防盜報警器

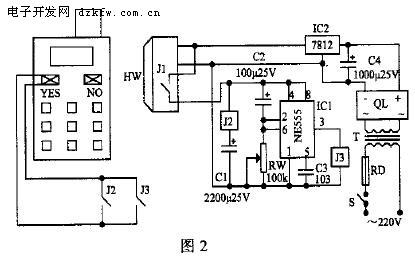

電路見圖2。該電路由紅外探測器HW、手機號碼確認電路(J2、C1)及撥號電路(NE555、J3等)組成。事先把自己隨身攜帶的手機號碼存入到被改造的手機中。家中無人時，閉合電路的電源開關S，12V直流電源加到紅外探測器上，探測器得電工作，進入守候狀態。當家中有壞人進入時，紅外線探測器啟動，內部的繼電器常開接點J1閉合，接通本電路的工作電源，繼電器J2瞬時閉合，接通手機上的YES鍵(確認和撥號鍵)。在電容C1的作用下，約1秒鐘J2又?jǐn)嚅_，相當于人手按一下該鍵，確認所存號碼。而后隨著電容C2的充電電壓逐漸升高，IC1的2、6腳電平逐漸降低，當降低到IC1的翻轉電平時，電路翻轉，3腳輸出高電平，繼電器J3閉合，接通YES鍵，被改造手機撥出已存號碼。這個時間約2秒(延時時間)，可通過電位器RW調整。此時在自己的手機上即顯示出家中來電號碼，以此號碼確認有人進入家中，應立即采取防范措施。當自己的手機顯示出來電號碼后，按關閉鍵NO，并不接聽，這樣雙方手機既起到報警作用又不收費。
改裝及元器件說明
對圖1電路，只需在手機聽筒附近合適的位置鉆孔焊出兩根線和本電路相接即可。對圖2電路只需在手機的YES鍵附近鉆孔，從手機電路板上引出兩根線并接在本電路繼電器J2、J3的常開接點上即可。兩圖中手機和電路的連接最好用接插件，主要是方便安裝。最后把上述電路部分放在一個合適的盒子里。電路的元器件參數在圖中已標明，其中6V繼電器選有兩對常開接點的任何一種，12V繼電器選只有一對常開接點的即可，交流接觸器選電壓220V、電流25A的任何一種，電源變壓器選5W的，紅外探測器可選廣東中山達華電子廠生產的，也可以選廣西桂林實達郵購部的。上述兩種電路接線簡單，無須調試，一裝即成，有興趣的朋友不妨一試。
