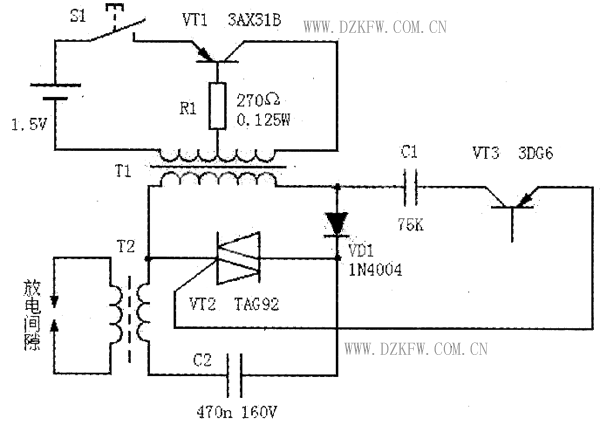

會員注冊 本文介紹一種南通晶體管廠生產的煤氣灶點火器電路和維修資料，其電路原理圖(見附圖)是在檢修時根據實物測量繪制出來的。 這種點火器的電路結構非常簡單。VT1與R1、T1組成振蕩器，、VD1對電容C2充電，電容C2端電壓上升，到C1、VT3、VT2支路擊穿，VT2導通后對電容C2放電、形成T2高壓放電電路，周而復始。供電電源為1節3號電池，按鈕開關S1用于控制電源．只要按下s1把電源接通，在放電間隙就會有上萬伏的間斷性的放電電弧產生。
這種點火器的常見故障是按下按鈕開關S1后，在點火頭部(放電間隙)無放電電弧，通常有三種原因，一是電池能量不足。二是點火頭部臟污。三還要防止灑上水，更不要掉進水池或水盆。四是電子元器件產生故障，最常見的是VT3、VT2、VT1損壞。

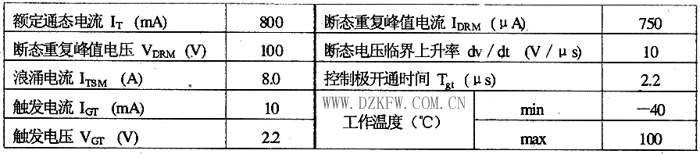

TAG92(VT2)是一種小功率雙向晶閘管，其電氣參數如下表所示。
TAG92的可代換型號很多，如TDA92、TAS92、SC92B、BCR1AM12、SC92D、TXC0310、TCS92、TCD92、MAC94A4、MAC95-4、BCR1AM4、NTE5655等。
3AX31B(VT1)是一種鍺材料低頻小功率三極管，一般不可用硅管代換，除非改造電路。即使采用鍺管，其放大倍數不能太低，穿透電流也不能太大。
