會員注冊新穎實用的床頭小夾燈(或移動式工作燈)是采用超高亮、低功耗、長壽命的LED新穎光源設計制作的，具有外觀小巧、光效高，功耗低(極省電)、壽命長等突出優點，該燈的電源開關是用較短的電源線由燈殼引出，掛在床頭(枕頭)邊上，使用非常方便(尤其適合老人晚間起居照明)。燈罩設計成可上下轉動， 以便調到較佳照度，有助于看書讀報。該床頭燈還可作為移動式工作維修燈，或作臨時應急照明之用。
一、電路工作原理

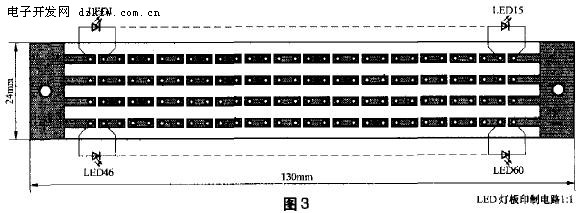

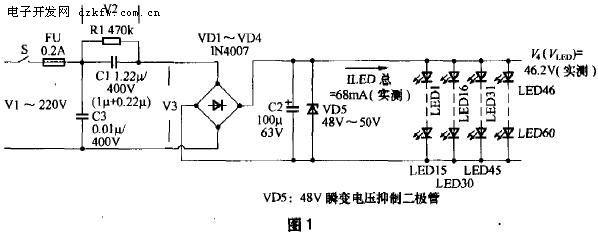

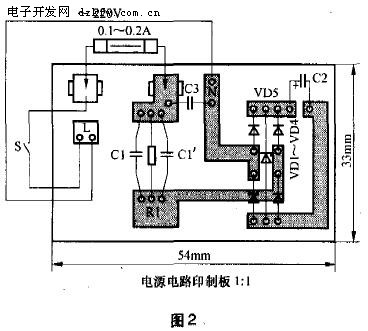

床頭小夾燈電原理圖如圖1所示。這是一種電容限流“降壓”整流源和負載超高亮發光二極管相結合的照明電路。它是利用電容c1在交流220V電路中所產生的阻抗(即容抗XC1)將交流電流限制或“鎖定”到負載LED所需電流值，再經VD1～VD4整流，C2濾波為LED1～LED60供電(注：圖1中VD5是瞬變電壓抑制二極管，目的是攔截≥48V電壓加到負載，確保LED安全運行，C3作用是濾除竄入電源頻率較高的脈沖雜波)。它的印制電路見圖2，LED燈板印制電路見圖3。
二、特點
圖1中限流“降壓”電容C1僅與交流電源起能量交換作用，只存在一定無功損耗，本身并不消耗有功功率，顯然有利節電(相對電阻降壓而言)。由此而省去了一個體積較大的電源變壓器，既節約了制作成本又縮小了燈具的體積。負載使用超高亮、低功耗LED新光源，這兩者有機結合是提高燈具能效的較佳途徑(該燈功耗約3.2W左右而實際亮度可與老式8W日光臺燈媲美)。
三．元器件選擇和調試
圖1中都是些極普通的易購元器件，各參數已經標明，下面著重介紹LED的選擇。
LED選用超高亮(白光)發光二極管，俗稱“草帽管”，其主要參數為：工作電壓(VF)3.0V～3.2V；亮度≥800mcd；工作電流(IF)18mA～20mA；光發散角≥120°(適合照明)。
選管注意：(1)在統一工作電壓(即測試電壓)情況下各管電流誤差應盡量控制在±15％之內。(2)用萬用表R×10k擋測試每一只LED正反向電阻，反向電阻越大越好，以萬用表指針不動為佳。
只要各元器件質量保證(尤其是LED)，按圖1正確焊接裝配，一裝即成。制作總成本約三十幾元，有興趣的電子愛好者不妨一試。
四．燈殼制作
燈殼的加工尺寸示于圖4。A為塑料涼衣夾(超市有賣)。B為電源盒，用2mm～3mm厚的有機玻璃按圖4－B加工，完成后用“101”瞬間粘接劑與燈罩“C”膠接。C為燈罩，取一段中50mm、長130mm的PVC建材塑料管，兩端用銼刀銼平，再用2mm～3mm厚白色有機玻璃加工成兩塊直徑為50mm的圓片，用“101”膠水將上述兩塊圓片粘封在PVC塑料管兩端，待膠水干透后(一般需3小時～4小時)，用銼刀修去“毛邊”，然后按圖4-C虛線所示用“細牙”鋼鋸縱向等分鋸開，再用砂皮磨平，這樣，一下子就做成兩只燈罩，再取用其中一只燈罩，在燈
罩內左右兩側分別粘接兩只“柱頭”，以便在裝配時固定LED燈板用(該“柱頭”可用3mm厚有機玻璃加工成12mm x 10mm的小方塊，并在該小方塊上事先攻好2.5mm的絲攻孔。為增強反光，在燈罩內和LED燈板正面都要粘接“鏡面”貼紙(即鏡面即字貼)，裝潢店有售，價格很便宜，該鏡面即字貼看上去像反光極好的“金屬膜”，但在電氣上是絕緣的，將它粘貼在LED燈板上不會發生短路。
