會員注冊此空氣負離子發生器采用高壓電暈方式在空氣中產生負離子，能夠改善空氣質量，增加空氣清新度。

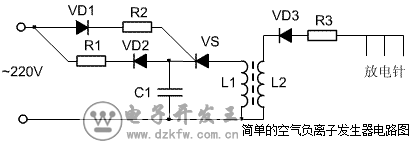

簡單的空氣負離子發生器電路圖
如圖所示是一種簡單的開放式負離子發生器，采用懸浮式放電針，結構簡單，效果良好，安全可靠。市電電壓在160－250V均能正常工作，且耗電極省，僅1W左右，因此可長期連續工作。
工作原理
220V市電負半周經過R1、VD2對C1充電；正半周經過VD1、R2觸發可控硅導通，使C1通過可控硅經L1放電，從而在L2側感應出高壓。L2輸出的脈沖高壓經VD3整流得到萬伏左右的負高壓，經保護電阻R3后通過放電針對空氣放電，產生負離子。
元件選擇
VD1、VD2選用1N4007；VS選用1A/400V的單向可控硅；VD3選用18KV的高壓硅堆。
所有電阻選用1/2W的金屬膜電阻：R1=22K， R2=27K， R3=2.7M
C1選用0.1微法耐壓400V以上的高壓電容。
升壓變壓器選用1:50的鐵氧體磁芯變壓器，也可用電視行輸出變壓器改制。L2輸出端應使用高壓線連接。三枚放電針可用普通鍍鎳大頭針。
