會員注冊555芯片組成的兩根信號線水位控制電路圖
大部分文章介紹的自動抽水電路需要3根以上的水位探測信號線。由于水塔與水泵的距離較遠，為了節省線材和減少架線的難度。本人設計了一款只有兩根信號線的水位控制電路。用來控制自家水泵，性能穩定可靠，現介紹給大家。

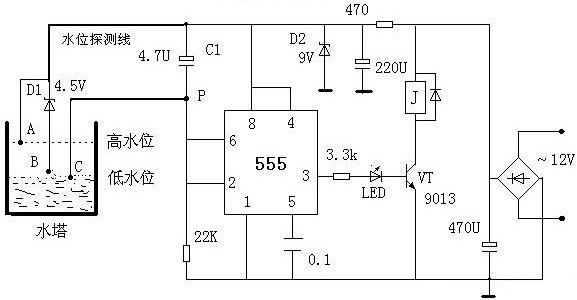

水位控制器電路如下圖所示，圖中繼電器J是用來控制水泵的電源，電容C1是為了消除信號線上的干擾。 IC:NE555接成施密特觸發電路，利用其回差特性而達到保持的目的。
自動抽水：當水位下降低于C點時，C點懸空。IC的②腳低于1/3Vcc，其③腳輸出高電平，繼電器得電吸合，啟動水泵抽水，水位逐漸上升。
中間保持：當水位上升到A點到B點之間時，電阻R4被串接入電路，此時P點電位控制在1/2Vcc左右，觸發器保持原來的狀態不變。
抽水自停：當水位上升至A點時，由于水電阻較小,P點電位高于2/3Vcc，IC的③腳輸出低電平，繼電器斷電，水泵停止抽水。這樣可以達到自動抽水的目的。
該電路簡單、制作容易，一般不需調試就可以工作。
說明: 水位探測線A、B、C可直接用膠皮鋁線做成，插到水池里，BC要求靠得很近但不能直接接觸。A是最高水位探測線，C是最低水位探測線。
圖 兩根信號線的水位控制電路
