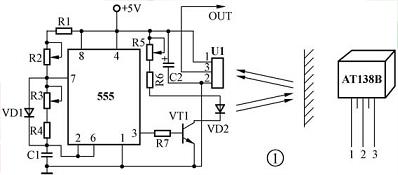

會員注冊筆者自制的光電接近開關電路原理圖如圖1所示，圖1中的元件參數見附表。由555構成多諧振蕩器，從③腳輸出38kHz的方波信號。經VT1驅動紅外發射管VD2向外發射頻率為38kHz紅外調制信號。之所以選用38kHz的紅外調制信號，是由于選用的紅外接收頭U1的頻率響應為38kHz(U1型號AT138B的“38”表示響應頻率大小，其外觀和引腳如圖1右方所示)。當有障礙物靠近時，紅外線反射回來被U1所接收，當接收到的紅外信號足夠強時輸出(OUT)為低電平，否則為高電平。如果用5V供電，輸出(OUT)為TTL電平可直接與微處理器相接。多諧振蕩器的振蕩頻率計算公式為：
t1≈0.7(R1+R2)×C1；
t2≈0.7(R3+R4)×C1；
f=1/(t1+t2)。
調試時使輸出波形的占空比盡量為1:1，筆者經過試驗發現只要占空比偏離1:1不太多則無所謂，但頻率不要偏離38kHz太多，否則探測精度會下降，頻率偏離太大時則U1根本沒有響應。經過計算在R1、R3為1k時R2、R4調到880Ω左右（實際有所偏差）。
紅外發射管的發射功率可通過改變R5的阻值進行調節，發射管的發射電流大小決定了探測距離的大小。如果不需調節探測距離的大小，R5、R6可用一固定阻值的電阻代替。

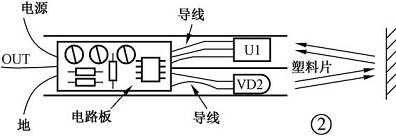

紅外接近開關制作的關鍵并不在于電路，而是在結構上，特別是U1和VD2的位置不能隨便放置。筆者把該紅外接近開關做成探頭狀，把整個電路板安裝在一根塑料管內，并引出三根導線：電源、地、輸出(OUT)。U1、VD2放置在塑料管的前端，并用不透光的塑料片把U1、VD2隔開，為了防止VD2向旁邊漏射出紅外線可用黑色電膠布在VD2的周圍繞一兩圈，只讓紅外線從VD2的前方發出(電路板、隔光塑料片、U1、VD2可用硅膠進行固定)，其結構如圖2所示。
注意：不要忘了在VD2的周圍用黑色絕緣膠布繞一兩圈，只讓紅外線從VD2的前方射出，否則VD2從旁邊漏射出紅外線將直接到達U1，輸出端(OUT)總為低電平，如圖3所示。
該電路只要焊接無誤，結構安排得當，不需要太多的調試(只要把多諧振蕩器的振蕩頻率調到38kHz 即可)，一試就能成功。制作結果表明：該紅外接近開關不僅能探測到接近到探頭一定距離的物體，還能識別出顏色的深淺(淺顏色的物體由于反光性較強其觸發距離較遠)，而且所使用的元件都是市面上極易買到的，AT138B是紅外接收頭，如買不到可用同類產品(如HM383)代替。
| R1 | 1kΩ | C1 | 0.01 uF |
| R2 | 1kΩ（微調電阻） | C2 | 100uF/16V |
| R3 | 1kΩ（微調電阻） | VD1 | 普通二極管 |
| R4 | 1kΩ | VD2 | 普通紅外發射管 |
| R5 | 1kΩ（微調電阻） | VT1 | 9014 |
| R6 | 100Ω | U1 | AT138B（或同類產品） |
| R7 | 2.2kΩ（微調電阻） | IC | 555 |
