會員注冊省電實用的電話燈
家里新裝了電話機，可是由于光線不好，撥號時還得開燈，覺得很不方便。因而參考電話機和光電耦合器、可控硅的工作原理，設計制作
了一個電話燈，工作一段時間后，覺得較實用，發現這種電話燈尚有如下的用途：
一、撥號照明：摘機后燈即亮，可當作撥號照明燈。
二、提醒掛機：打完電話，放回話筒，如果燈未熄滅，說明話筒未放好，提醒使用者正確掛機。
三、盜打警示和外線斷線提示：如你自家未打電話而燈亮，可提起話筒聆聽，如有話音，說明有人盜用你的電話線路；如無任何聲音，說明外線斷線，即可通知電話局維修。
四、來電話提示：老人耳背可能聽不到振鈴聲；嘈雜的商店也可能聽不到振鈴聲，當看到燈在不斷閃亮?xí)r，即可知有電話來了。

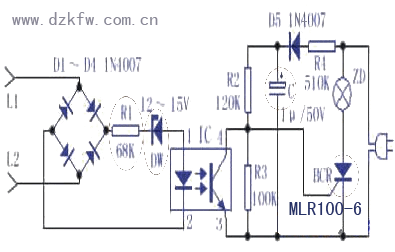

電路如上圖所示。L1、L2接到接線盒上用電話線并接，由于D1～D4的接入，L1、L2可不分極性隨意連接。掛機狀態時，饋電電壓約為48V，經R1限流，使DW擊穿，光耦I(lǐng)C導通，可控硅無觸發電壓截止，燈不亮。有電話來時，25Hz鈴流經D1～D4整流為脈動直流，使光耦不斷導通和截止。可控硅得到脈沖觸發導通和截止，燈泡發出閃爍的光。摘機時，高內阻的饋電電壓馬上下跌到≤12V，DW不能擊穿，光耦I(lǐng)C截止，其④腳電壓上升，可控硅觸發導通，燈泡點亮。為延長燈泡使用壽命，同時也為了省電，可控硅采用單向可控硅，這樣，燈泡點亮?xí)r二端電壓僅有約115V。平時，燈泡不亮?xí)r，電路幾乎不耗電，因此非常省電。
元件選擇：D1～D5選用1N4007，DW可用12～15V的齊納二極管，光耦I(lǐng)C用PC817等四腳光耦，可控硅可用任何1A/400V的單向可控硅，如MLR100-6、BT169D等。燈泡用15～60W都可，電阻用1/8W即可。
