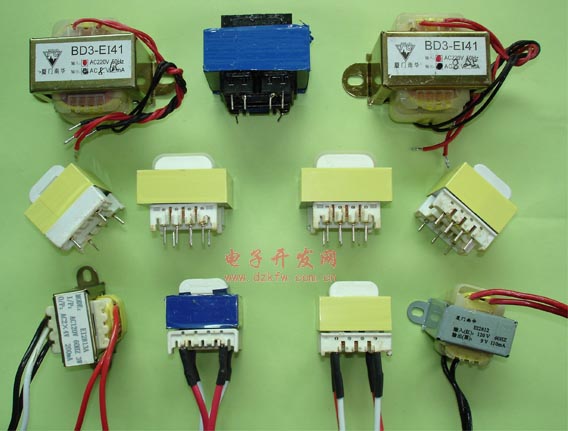

會員注冊1．鐵芯的選擇
根據自己需要的功率選擇合適的鐵芯是繞制變壓器的第一步。如果鐵芯(硅鋼片)選用過大，將導致變壓器體積增大，成本升高，但鐵芯過小，會增大變壓器的損耗，同時帶負載能力變差。
為了確定鐵芯尺寸，首先要算出變壓器次級的實際消耗功率，它等于變壓器次級各繞組電壓、負載電流的乘積之和。如果是全波整流變壓器，應以變壓器次級電壓的1／2計算。次級繞組消耗功率加入變壓器本身損耗功率，即為變壓器初級視在功率。一般次級繞組功率在10w以下的變壓器，其本身損耗可達次級實際消耗功率的30～50％，其效率僅為50～70％。次級繞組功率在30W以下損耗約20～30％，50W以下損耗約15～20％，100w以下損耗約10～15％，100W以上損耗約10％以下，上述損耗參數是關于普通插片式變壓器的。如果按照R型變壓器、c型變壓器、環形變壓器的順序，損耗參數依次減小。
根據上述計算的變壓器初級總功率可以選定鐵芯。鐵芯面積S=a×b（cm2)．如附圖所示。變壓器視在功率與s的關系用下述經驗公式選用：s=K√P1
P1為變壓器初級總視在功率，單位為：VA(伏安)，s為應選鐵芯截面積，K為一系數，隨變壓器Pl大小不同選用不同的值。同時考慮到硅鋼片之間的絕緣漆、空隙的影響，K與P1關系為：
P1 K值
10VA以下 2～2．2
50VA以下 2～1．5
lOOVA以下 1．5～1．4
2．每伏匝數計算
選定鐵芯s以后。再確定每伏匝數，以使繞制的變壓器有臺理的激磁電流。常用的經驗公式為：N=(40～55)/S，N為每伏匝數。
根據不同質量的硅鋼片選取系數40～55。比較高級的高硅鋼，用眼觀察表面有鱗片結晶．且極脆，只彎折1～2次即斷裂，斷處參差不齊，系數取為40。若硅鋼片表面光潔，彎折4～5次仍不易斷，斷面為整齊直線，系數取50以上。
求出每伏匝數后乘以220V即為初級匝數，乘以次級要求電壓數即為次級各繞組匝數。因為導線有電阻，電流流過時會有電壓降，求出的次級匝數應增加5～lO％(根據負載電流選擇，電流大者可增加較大比例)。
3．導線直徑的選擇
根據各繞組負載電流的大小，選擇不同直徑的漆包線。可用下列經驗公式求出：
d=O．8√I，
單位：l--A．d(導線直徑)--mm。
4．繞制方法及注意事項
由于現在的漆包線絕緣強度大幅度提高，因此對50W以下的小功率變壓器大多采用阻燃塑料骨架疊繞法，但必須選用高強度漆包線，且繞制時仍應逐圈排線，嚴禁大幅度斜跨，以免增大導線間電位差。
對50W以上的變壓器，由于每伏匝數減少，導線間電壓差較高，最好采取每層墊絕緣紙(O．05mm厚的電纜紙、牛皮紙)的方法，在繞制中應絕對避免上層導線滑入下層。各繞組間絕緣應視繞組電壓決定。初次級之間應墊4層以上0．1mm的電纜紙，忌用不干膠膠帶。上述疊繞法的小功率變壓器，如果次級有兩組以上繞組，每組之間也應用兩層電纜紙絕緣。如果變壓器是用在音響或視聽器材中．在多層繞制法中初次級之間應墊入靜電屏蔽層。
繞好后．插硅鋼片也需注意、必須插緊，以避免產生電磁噪音。無論雙E形還是EI形，其端口要緊密接觸．宜交叉插，不能有空隙。最后的4～5片可從中間插入，以免損壞線包。然后進行烘干、浸漆。對50W以下的變壓器可采取內熱法烘干。方法是：將變壓器所有次級繞組短路，與60～100W／220V燈泡串聯接入市電，使其自動升溫。燈泡越大溫度越高，但在密閉狀態下，使其溫度在80度以下較安全。
