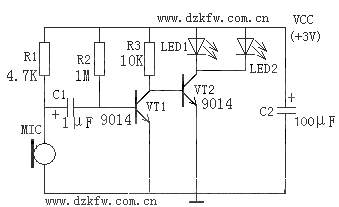

聲控led燈電路圖主要由撿音器(駐極體電容器話筒)，晶體管放大器和發光二極管等構成。靜態時，VT1處于臨界飽和狀態，使VT2截止，LED1和LED2皆不發 光，R1給電容話筒MIC提供偏置電流，話筒撿取室內環境中的聲波信號后即轉為相應的電信號，經電容C1送到VT1的基極進行放大，VT1、VT2組成兩 級直接耦合放大電路，只要選取合適的R2、R3使無聲波信號。VT1處于臨界飽和狀態，而以使VT處于截止?fàn)顟B(tài)，兩只LED中無電流流過而不發光，當 MIC撿取聲波信號后，就有音頻信號注入VT1的基極，其信號的負半周使VT1退出飽和狀態，VT1的集電極電壓上升。VT2導通，LED1和LED2點 亮發光，當輸入音頻信號較弱時，不足以使VT1退出飽和狀態，LED1和LED2仍保持熄滅狀態，只有較強信號輸入時，以光二極管才點亮發光，所 以，LED1和LED2能隨著環境聲音(如音樂、說話)信號的強弱起伏而閃爍發光。聲控led燈電路圖:
