會員注冊作為一名電子設計愛好者，自己親手制作一個光控小夜燈，那是非常有趣的。如果你喜歡電子電路，愛動手、愛思考、喜歡制作，那么不妨制作一個屬于自己的光控小夜燈吧。
光控小夜燈的原理還是比較簡單的，主要元器件有光敏傳感器、電子開關、LED燈珠，通過光敏傳感器檢測光強度，用于判斷白天/夜晚，電子開關用于控制LED燈珠亮滅。比如光敏傳感器檢測光強度，當光線較弱時（夜晚），輸出信號控制電子開關導通，從而點亮LED燈珠，這就是光控小夜燈的基本原理。

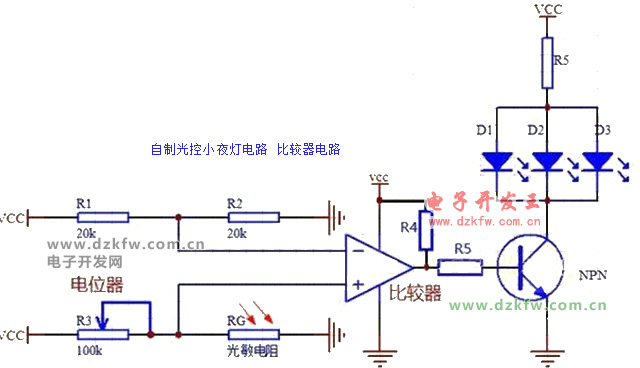

實例制作：自制光控小夜燈電路 比較器電路
下面教大家制作一個簡易的光控小夜燈，使用閑置的5V充電器作為電源，省去制作高壓交流轉低壓直流部分的麻煩。所用到的元器件有光敏電阻、比較器、NPN三極管、電位器、一些普通電阻、LED指示燈，下圖為制作原理，可把元器件焊接在洞洞板上，VCC直接用5V供電即可。
原理分析：白天光強度較強，光敏電阻RG的阻值較小，比較器正輸入端的電壓減小，比較器正輸入端的電壓＜負輸入端的電壓，比較器輸出低電平，NPN三極管截止，LED指示燈不亮；當夜晚或光強度較弱時，光敏電阻的阻值變大，當較器正輸入端的電壓＞負輸入端的電壓時，比較器輸出高電平，NPN三極管導通，LED指示燈點亮。調節電位器R3的阻值可調節靈敏度。
總結：這個光控小夜燈原理簡單，元器件較少，充分利用閑置的手機充電器作為電源，制作好的小夜燈可以放在臥室或衛生間里，不怎么耗電，夜起時還能有微弱的燈光，非常方便。
