會員注冊 電動機全壓起動控制的接觸器電氣控制邏輯由交流接觸器KM線圈、指示燈HL1、熱繼電器動斷觸頭FR、停止按鈕SB2、起動按鈕SB1及接觸器動合輔助觸頭KM通過導線連接實現。
合上QS后按下起動按鈕SB1，則線圈KM通電并自鎖，接通指示燈HL1所在支路的輔助觸頭KM及主電路中的主觸頭， HL1亮、電動機M起動；按下停止按鈕SB2，則線圈KM斷電，指示燈HL1滅，M停轉。
電動機全壓起動電氣控制線路
a)主電路 b)控制線路

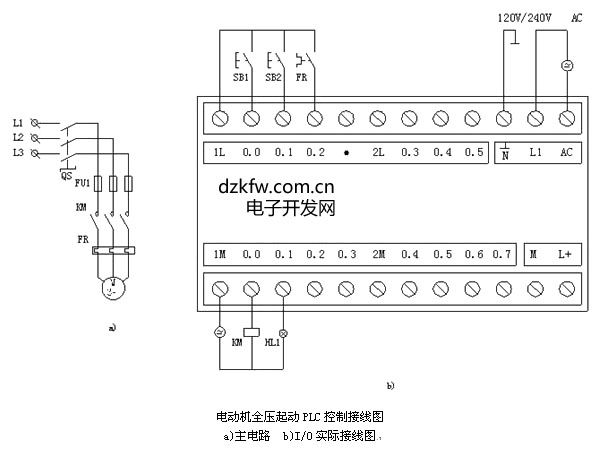

采用S7系列plc實現電動機全壓起動控制的主電路保持不變，熱繼電器動斷觸頭FR、停止按鈕SB2、起動按鈕SB1等作為PLC的輸入設備接在PLC的輸入接口上，而交流接觸器KM線圈、指示燈HL1等作為PLC的輸出設備接在PLC的輸出接口上。按制邏輯通過執行按照電動機全壓控制要求編寫并存入程序存儲器內的用戶程序?qū)崿F(xiàn)。
