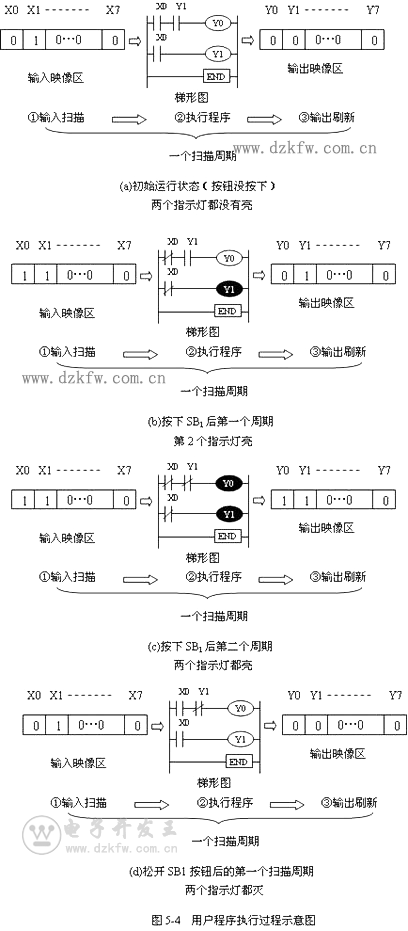

會員注冊圖5-2為PLC接線圖，圖5-3為控制梯形圖。圖5-4描述了每個掃描周期程序的執行過程。按鈕SB2雖然在程序中沒有使用，但其狀態仍影響其對應編號的內部輸入繼電器的狀態。圖(a)中，①輸入掃描過程，將兩個按鈕的狀態掃描后，存入其映像區，由于SB2是停止按鈕，所以，即使沒有按下，其輸入回路也是閉合的，因此，X1存“1”（ON狀態），而其它位存“0”（OFF狀態）。②執行程序過程，程序根據所用到觸點的編號對應的內部繼電器狀態來運算。由于X0處于OFF狀態，因此，對應的動合觸點處于斷開狀態，運算結果是Y0、Y1處于OFF狀態，其結果存入輸出映像區，即Y0、Y1存“0”。③輸出刷新過程，根據映像區各位的狀態驅動輸出設備，由于輸出映像區均為OFF狀態，所以，輸出指示燈不能形成閉合回路，燈不亮。如果輸入不發生變化，內部繼電器的狀態均不發生變化。圖(b)中，按下SB1按鈕后，X0輸入回路閉合。①輸入掃描將輸入狀態存入其映像區，X0、X1均存“1”。②執行程序過程，按照從左到右，從上到下的原則，逐條執行。第一行，X0觸點閉合，但此時，Y1的狀態為“0”，因此，Y1觸點為斷開狀態，Y0沒能導通，其狀態為“0”。第二行，X0觸點閉合，所以，Y1的狀態為“1”。③輸出刷新過程，由于Y1呈導通狀態，燈2亮。
圖(c)為按下SB1按鈕后的第二個掃描周期。①輸入掃描，由于輸入狀態不變，輸入映像區不變。②執行程序過程，第一行，X0觸點閉合，由于上一個周期中，Y1為ON狀態，因此，Y1觸點也閉合，Y0也呈導通狀態；第二行，Y1還呈導通狀態。Y0、Y1的狀態均為“1”。③輸出刷新過程，兩個燈都亮。注意：由于PLC的掃描周期很短，我們用肉眼見到的現象可能是兩燈同時亮。如果按鈕沒有變化，內部繼電器、輸出設備狀態均無變化。
圖( d)為松開SB1按鈕后的第一個掃描周期。①輸入掃描使輸入映像區的X0存“0”、 X1存“1”。②執行程序過程，X0觸點斷開， Y1由于上個周期被置“1”，因此，Y1觸點為閉合狀態。③輸出刷新過程，由于X0觸點的斷開，Y0 、Y1都呈斷開狀態。
