會員注冊A(And)：與指令，用于單個常開觸點的串聯連接。
AN(And Not)：與非指令，用于單個常閉觸點的串聯連接。
圖所示為上述兩條指令的用法。

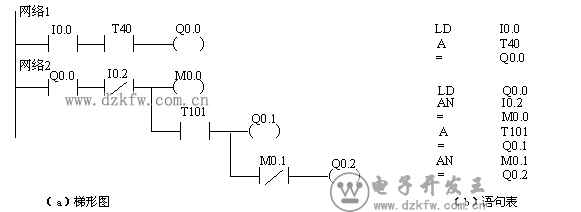

圖7.20 PLC梯形圖與指令、與非指令，A、AN指令
使用說明：
(1)A、AN是單個觸點串聯連接指令，可連續使用。但在用梯形圖編程時會受到打印寬度和屏幕顯示的限制，S7—200 plc的編程軟件中規定的串聯觸點使用上限為11個。
(2)圖7.20所示的連續輸出電路，可以反復使用＝指令，但次序必須正確，不然就不能連續使用＝指令編程了。
(3)A、AN指令的操作數為：I、Q、M、SM、T、C、V、S和L。
