會員注冊自制ADSL話音分離器,ADSL splitter
關鍵字：ADSL話音分離電路圖
利用濾波電路的選通功能制作的ADSL話音分離器,ADSL splitter
自從裝了ADSL以后，上網時打電話成了問題，別的房間一接電話就斷網。更要命的是電話里有雞雞哇哇的怪聲。在進線上裝分離器的方法不可行,幾萬塊裝修的房子，另拉一根給adsL，離機器又遠，是在墻上布線呀還是在墻上打洞凍呀！沒法子，只能買它兩三個分離器。去電信局一問，要50元一個！搶劫啊。我一個沒買，珠江路一問也是50，都是奸商啊。回家一想何不自己動手？
要知道電話用的是4KHz以下頻率，ADSL用的是4k-1.5MHz的高頻段。只要把ADSL高頻段阻止就行了。阻高頻那就是電感的拿手好戲了。根據電感公式，很快就可算出20-50毫亨的可達到要求。
第二天我2毛錢買了一個33毫亨的電感串接在我的電話進線上一試，very good.噪聲一點都沒了。串接的方法是把打開電話機殼，在電路板的進線焊點上串接一個。也可以買一個2通的電話插座，在中間串焊一個。我現在時每個電話串焊一個，非常好。
需要注意的是對于一般電話33毫亨最佳。而要想來電顯示工作則需10 或 20毫亨的電感，但這時會有些噪音濾不掉。
擔心打電話時上網掉線的人不必害怕要知道在電話上串一電感相當于把高頻和低頻隔離了。它既可防止ADSL的高頻信號對電話的干擾，也阻止打電話對ADS1的高頻信號的干擾。只要電感足夠大，打電話時對上網不會有任何影響。這點實際使用中已證明，打電話時下載速度無任何波動.
我強烈推薦裝ADSL的朋友自己動手焊分離器，電信賣的分離器也是一回事，只不過多了個外殼罷了,讓奸商去死吧！

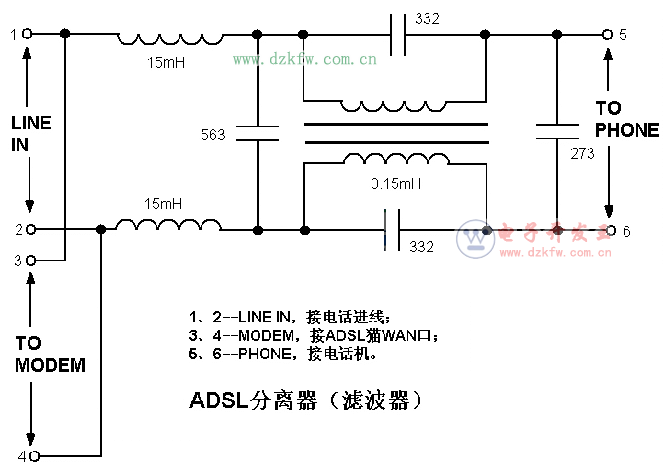

市售ADSL分離器原理圖如下，有興趣的朋友可參考。
