會員注冊一、理論知識
發送端 AB間的電壓差
＋2 ～ ＋6v 邏輯1
－2 ～ －6v 邏輯0；
接收端 AB間的電壓差
大于 ＋200mv 邏輯1
小于 －200mv 邏輯0
定義邏輯1為B>A的狀態
定義邏輯0為A>B的狀態
AB之間的電壓差不小于200mv
（其實一直沒搞懂AB差分線是有參考GND線嗎，希望有大佬解答）
二、波形分析
三、電路理解

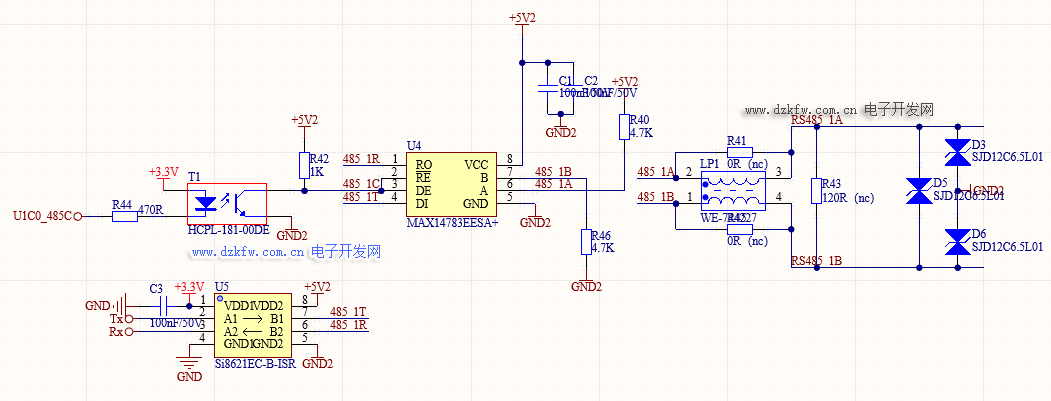

1 帶隔離的基本485電路，芯片選用MAX14783。
2 自動切換電路
TX\RX需要上拉電阻
接收：默認沒有數據時，TX為高電平，三極管導通，RE為低電平使能，RO收數據有效，MAX為接收狀態
發送：發送1時，TX為高電平，三極管導通，DE為低電平，此時收發器處于接收狀態，驅動器就變成了高組態，也就是發送端和AB斷開了，此時AB之間的電壓就取決于AB的上下拉電阻，A為高電平，B為低電平，也就是邏輯1.
發送0時，TX為低電平，三極管截止，DE為高電平，驅動器使能，此時正好DI接地，也就是低電平，驅動器也就會驅動輸出B為1，A為0，也就是所謂的邏輯0.。
理解自收發的作用，關鍵要理解RE和DE的作用，尤其當DE為0時，驅動器與AB之間就是高阻態，也就是斷開狀態，而且AB都要有上下拉電阻，然后就有了邏輯0/1之間的切換。
