會員注冊信捷plcmodbus通信協議的自我見解
-

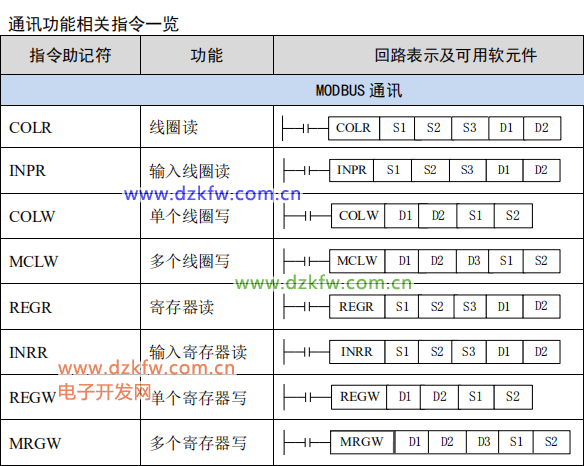

信捷PLC通信指令一覽表
MODBUS通信的理解：MODBUS通信分為 ASCLL 和RTU兩種，在以前ASCLL通信用的較多現在一般常用RTU模式通信。RTU模式通信比ASCLL更快。
MODBUS通信分為主站和從站先對這兩個進行設置

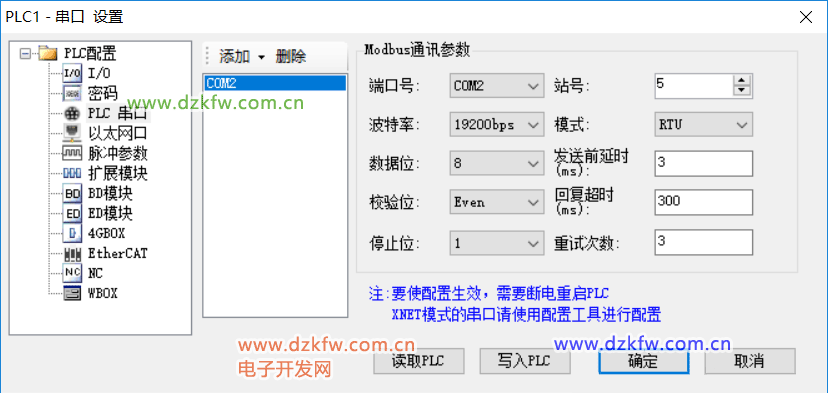

從站的設置：

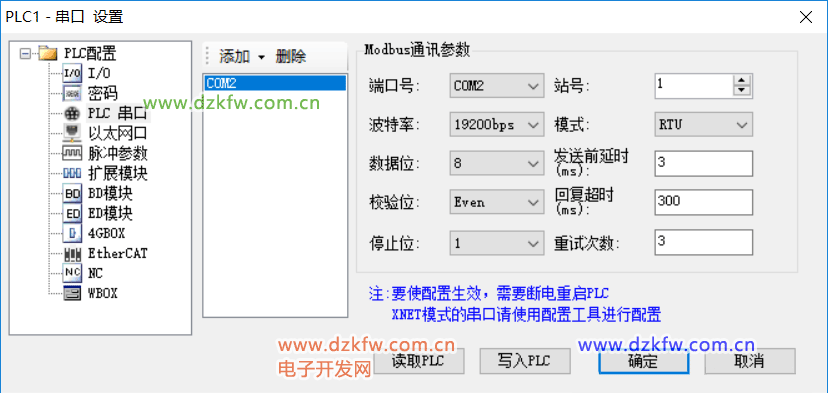

主站的設置：
設置通信模式 波特率 數據位 校驗位 要相同，并且從站和主站的站號不能一樣

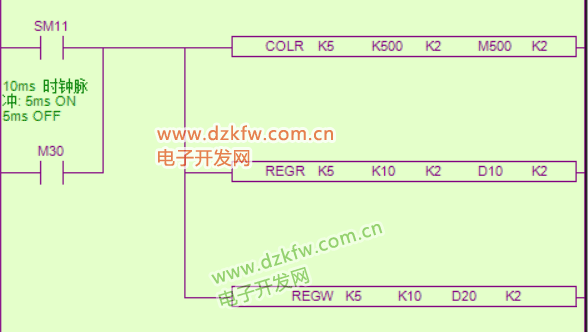

下面這幾行代碼是主站程序,信捷modbus通訊程序
C
OLR（線圈讀） K5(從站的目標站號) k500 k2 （讀取從站m500 m501線圈狀態） M500（放到主站的m500輔助繼電器里面） K2（也就是前面設定的端口號2）
REGR （寄存器讀） K5（從站站號） K10 k2（讀從站寄存器D10 D11） D10 （放到主站的D10 D11） K2 （端口號2)
REGW （寄存器） K5 （從站站號） K10（要給從站要寫入的從站寄存器） D10 （主站寄存器） K2（端口號2）
從站不需要特地寫通信程序只要通信設定好就行，然后就是主站再自己去從站讀取想要的寄存器數據或者線圈狀態。
