會員注冊紅外線遙控電動窗簾電路,Infrared remote control electric curtain，Electric Curtain
關鍵字：窗簾電路，BA5204,BA5104
作者：河北 康春雨
TDA2822M是常用的8腳雙列直插式小功率功放集成電路，電子愛好者大都比較熟悉。
本文介紹的紅外線遙控電動窗簾電路，采用TDA2822M驅動電機。在使用時，不僅驅動電流能滿足要求（TDA2822M最大輸出電流達1A），而且集成電路中脊比較完善的過流、過熱保護電路，系統工作可靠性也較高。

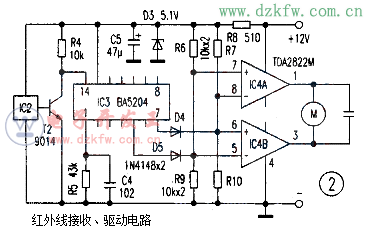

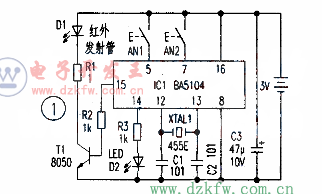

圖1是紅外線遙控發射器電路原理圖，電路使用BA5l04編碼芯片，元器件規格已在圖中標注，工作原理較簡單，此處不贅述。圖2是紅外線接收、驅動電路，IC3是與ICl配套使用的8路紅外線遙控譯碼集成電路，僅利用了其中的2路非保持輸出。如讀者手頭有TC9148/TC9149等其他型號的類似電路也可應用。
唯一需要注意的是BA5104.的（1）、（2）腳和BA5204的（11）、（12）腳是用戶碼選擇端，其狀態應一致（可懸空或接地）方能正常工作。
工作時，按下ANl后。D1發射出編碼后的紅外線，IC2將接收到的紅外線信號放大、反相后送到IC3解碼，使IC3的（5）腳輸出高電平至細A2822M的（5）、（7）腳。使（5）、（7）腳的電位高于（6）、（8）腳電位，IC4輸出端（1）腳為高電平，（3）腳為低電平，驅動電機M旋轉。設此時電機轉向?yàn)檎D(zhuǎn)。那么不難分析按下AN2后，IC3的（7）腳輸出高電平時電機M將反轉。
在靜態時，IC4的4個輸入端電位基本相等，而且由于功放的開環增益不象小功率運算放大器那樣高，因此不用擔心，靜態時IC4輸入端電位的微小差別，造成功放電路有輸出電壓的問題。實測也證明了這一點：靜態時流過電機M的電流僅lmA。電路中由于TDA2822M工作于開關狀態且內部具備完善的保護電路，再加上遙控窗簾不是連續工作，所以轉動電機不會發熱。
為減小制作難度，制作時電機M應選取工作電壓為DCl2V的，輸出轉速約150rpm的微型減速電機。如電機的功率較大，可以考慮用TDA2030A等輸出電流較大的功放IC做驅動。
