會員注冊(晶振) 晶體振蕩子是利用晶體特有的壓電現象，是可以從機器的諧振中產生一定頻率的元件。
隨著集成電路技術的進步，以前只能用大規模計算機系統才能處理的各種機器控制，現在也可以使用1個IC或LSI進行控制。IC、LSI的操作中，時鐘基準信號不可欠缺，晶體振蕩子可以生成時鐘，并且具有高波段穩定性、無需調成、小尺寸的特點。
現在，晶體振蕩子被廣泛應用于衛星通信、移動通信機器中，也用于汽車、電視機、電腦、甚至是DVD機器等信息家電領域。可以對應各種不同用途。
共振頻率
在石英晶體的共振特性中，共振頻率是兩點阻抗變為電阻時的較低頻率點。

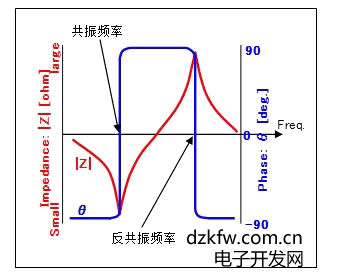

圖.石英晶體共振特性
阻抗Z變為電阻元件時，兩點之間的頻率。在這兩點上，相為0。
其中頻率較低的點稱為共振頻率。另外一個點稱為反共振頻率。

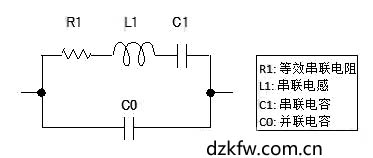

下圖所示的是由電阻、電感和電容組成的石英晶體的共振特性。R1在等效電路中稱為等效串聯電阻，是石英晶體的重要特性。
等效串聯電阻 (R1)
石英晶體等效電路串聯支路中的電阻。

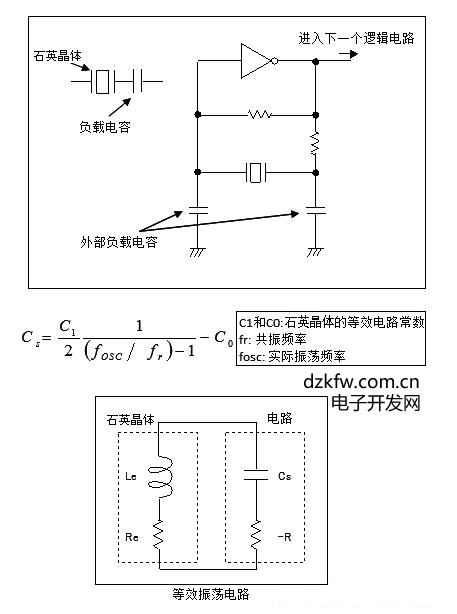

負載電容 (Cs)
讓石英晶體具有負載共振頻率的電容。
