三極管的封裝形式和管腳識別

作者：佚名文章來源：本站原創點擊數：更新時間：2017-6-5

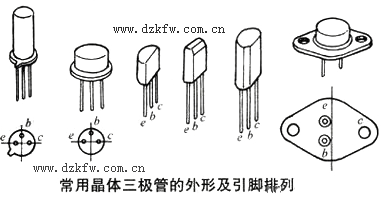

　常用三極管的封裝形式有金屬封裝和塑料封裝兩大類，引腳的排列方式具有一定的規律，如圖對于小功率金屬封裝三極管，按圖示底視圖位置放置，使三個引腳構成等腰三角形的頂點上，從左向右依次為e、b、c；對于中小功率塑料三極管按圖使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e b c。

目前，國內各種類型的晶體三極管有許多種，管腳的排列不盡相同，在使用中不確定管腳排列的三極管，必須進行測量確定各管腳正確的位置，或查找晶體管使用手冊，明確三極管的特性及相應的技術參數和資料。
利用萬用表辨別三極管的三個電極
三極管基極的判別：根據三極管的結構示意圖，我們知道三極管的基極是三極管中兩個PN結的公共極，因此，在判別三極管的基極時，只要找出兩個PN結的公共極，即為三極管的基極。具體方法是將萬用電表調至電阻檔的R×1k檔，先用紅表筆放在三極管的一只腳上，用黑表筆去碰三極管的另兩只腳，如果兩次全通，則紅表筆所放的腳就是三極管的基極。如果一次沒找到，則紅表筆換到三極管的另一個腳，再測兩次；如還沒找到，則紅表筆再換一下，再測兩次。如果還沒找到，則改用黑表筆放在三極管的一個腳上，用紅表筆去測兩次看是否全通，若一次沒成功再換。這樣最多測量12次，總可以找到基極。
三極管類型的判別：
三極管只有兩種類型，即ＰＮＰ型和ＮＰＮ型。判別時只要知道基極是Ｐ型材料還Ｎ型材料即可。當用多用電表R×1k擋時，黑表筆代表電源正極，如果黑表筆接基極時導通，則說明三極管的基極為Ｐ型材料，三極管即為ＮＰＮ型。如果紅表筆接基極導通，則說明三極管基極為Ｎ型材料，三極管即為ＰＮＰ型。
硅管、鍺管的判別
硅管和鍺管在特性上有很大不同，使用時應加以區別。我們知道，硅管和鍺管的PN結正向電阻是不一樣的，即硅管的正向電阻大，鍺管的小。利用這一特性就可以用萬用表來判別一只晶體管是硅管還是鍺管。
判別方法如下：
將萬用表撥到R*100擋或R*1K擋。測量二極管時，萬用表的正端接二極管的負極，負端接二極管的正極；測量NPN型的三極管時，萬用表的負端接基極，正端接集電極或發射極；測量PNP型的三極管時，萬用表的正端接基極，負端接集電極或發射極。按上述方法接好后，如果萬用表的表針指示在表盤的右端或靠近滿刻度的位置上（即阻值較小），那么所測的管子是鍺管；如果萬用表的表針在表盤的中間或偏右一點的位置上（即阻值較大），那么所測的管子是硅管。
找出了基極b，另外兩個電極哪個是集電極c，哪個是發射極e呢?
(1)對于NPN型三極管，穿透電流的測量電路如圖所示。根據這個原理，用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec，雖然兩次測量中萬用表指針偏轉角度都很小，但仔細觀察，總會有一次偏轉角度稍大，此時電流的流向一定是：黑表筆→c極→b極→e極→紅表筆，電流流向正好與三極管符號中的箭頭方向一致(“順箭頭”)，所以此時黑表筆所接的一定是集電極c，紅表筆所接的一定是發射極e。
(2)對于PNP型的三極管，道理也類似于NPN型，其電流流向一定是：黑表筆→e極→b極→c極→紅表筆，其電流流向也與三極管符號中的箭頭方向一致，所以此時黑表筆所接的一定是發射極e，紅表筆所接的一定是集電極c。
若在測量過程中，由于顛倒前后的兩次測量指針偏轉均太小難以區分時，就要“動嘴巴”了。具體方法是：在前兩次測量中，用兩只手分別捏住兩表筆與管腳的結合部，用嘴巴含住(或用舌頭抵住)基電極b，仍用“順箭頭，偏轉大”的判別方法即可區分開集電極c與發射極e。其中人體起到直流偏置電阻的作用，目的是使效果更加明顯。
